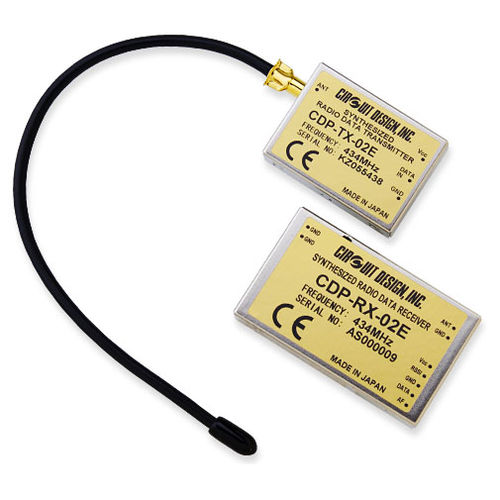

Funktransceiver CDP-TX/RX-02E

FMDatenübertragungfür Fernbedienung

Bei CDP-TX-02E und CDP-RX-02E erfolgt die Frequenzeinstellung über 4-Bit-Schalter. Anstelle dieser Schalter verfügen die Module CDP-TX-02EP und CDP-RX-02EP über 8-Pin-Anschlüsse, über die die Frequenzkanäle von außen eingestellt werden können. Andere technische und mechanische Unterschiede zwischen CDP-02E und CDP-02EP gibt es nicht. CDP-TX-02E(P) und CDP-RX-02E(P) sind RoHS-konforme, integrierte Schmalband-FM Funksender und -empfänger für Industrieanwendungen. Sie sind geeignet für Anwendungsbereiche wie drahtlose Datenkommunikation, Fernsteuerung, Telemetrie oder drahtlose Sicherheitssysteme. Die Module sind einfach zu handhaben und in Systeme zu integrieren. Sowohl CDP-TX-02E(P) als auch CDP-RX-02E(P) sind mit einem Frequenz-Synthesizer ausgestattet, der durch einen Microcontroller angesteuert wird. 32 vorprogrammierte Kanäle sind über einen 4-Bit DIP-Schalter einstellbar. Die kompakte Bauweise, die niedrige Betriebsspannung und die Möglichkeit, Frequenzen einzustellen, machen CDP-02E-R ideal für viele Applikationen. Dabei sind die Störungsunterdrückung und die Ausbreitungsentfernung deutlich besser als bei ähnlichen HF-Modulen, deren Frequenzaufbereitung auf einem breitbandigen SAW-Resonator basiert. Der Empfänger CDP-RX02E(P) hat ein ausgezeichnetes Blockingverhalten sowie eine sehr gute Nachbarkanalselektivität. Eigenschaften - HF-Ausgangsleistung 10 mW / 1 mW umschaltbar - Breiter Betriebstemperaturbereich (-20 bis +60°C) - 32 voreingestellte Kanäle - Schmalband FM mit 25 kHz Kanalabstand - PLL-gesteuerter VCO, Datenrate 4800 bps - -120 dBm Empfängerempfindlichkeit, 600 m Reichweite - Empfängerkategorie 1 - RED-konform (EN 300 220) - RoHS-konform
