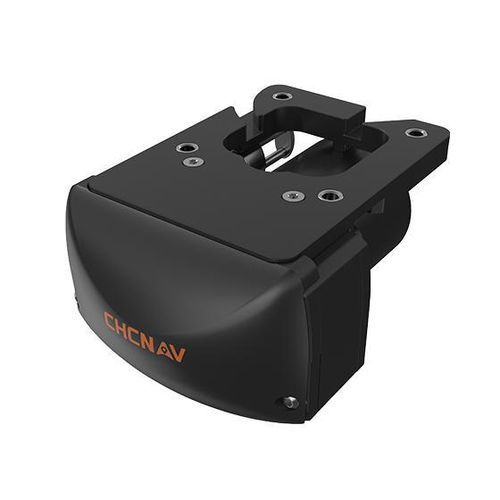

Kompakte Echosonde HN-400M

ZweifrequenzMehrstrahl

Produktübersicht
Das CHCNAV HN-400M ist ein kompaktes, zweifrequenziges Multibeam-Echolot für hydrographische Vermessungen in flachen Gewässern und küstennahen Bereichen. Es arbeitet bei 400 kHz und 550 kHz mit FM CHIRP, verfügt über eine integrierte hochpräzise IMU (0,03°) und bietet eine Schwadenabdeckung von 145°. Mit 3,5 kg ist es leicht für schnellen Einsatz auf USVs und kleinen Schiffen und benötigt keine Kalibrierung bei der Installation.

Hauptmerkmale

• Zweifrequenzbetrieb: 400 kHz und 550 kHz mit FM CHIRP
• Integrierte IMU: 0,03° Roll- und Nickgenauigkeit
• Bweite Schwaden: 145°, bis zu 6× Wassertiefe
• Kompaktes, leichtes Design: 3,5 kg für USV- und Kleinplattform-Einsatz
• EasySail Android-Software für One-Touch-Setup, Parametrierung, Datenerfassung und Echtzeit-Vorschau

Vorteile und Leistungen

• Frequenzauswahl je nach Einsatz: 550 kHz für hohe Auflösung in sehr flachem Wasser; 400 kHz (FM CHIRP) für bessere Durchdringung in trübem oder tieferem Wasser
• Integrierte IMU liefert Echtzeit-Bewegungsausgleich (Korrektur im Zentimeterbereich) zur Reduktion von Roll-, Nick- und Heave-Effekten und zur Verbesserung der Linienkontinuität (wirksam bis Sea State 3)
• Große Schwadenabdeckung reduziert Vermessungslinien und Gesamterhebungszeit (Abdeckung bis zu 6× Wassertiefe)
• Kompaktes, integriertes System vereinfacht die Installation auf begrenzten Plattformen und reduziert die Masse für USV-Operationen
• Feldfreundlicher Workflow über EasySail Android für schnelle Inbetriebnahme und Live-Datenvorschau

Anwendungsfälle

• Ausbaggern von Fahrrinnen
• Nearshore- und Küstenvermessung
• Fluss- und Seenvermessung
• Hafen-, Kaimauer- und Brückeninspektion

Technische Daten

• Modell: HN-400M
• Produkttyp: Multibeam-Echolot (Zweifrequenz)
• Frequenzen: 400 kHz und 550 kHz (FM CHIRP)
• Einsatzbereich Tiefe: 0,2 m bis 200 m (umweltabhängig)
• Schwadenabdeckung: 145°, bis zu 6× Wassertiefe
• Integrierte IMU: ja, 0,03° Roll- und Nickgenauigkeit
• Auflösung / Genauigkeit: < 10 mm (Produktspezifikation)
• Gewicht: 3,5 kg
• Abmessungen: 161,5 × 111,5 × 179 mm
• Positionierung: GNSS-Unterstützung; IMU für Motion Compensation
• Sensoren: SVS unterstützt
• Software: EasySail Android (One-Touch-Workflow, Echtzeit-Vorschau)
• Inbetriebnahme: werksseitig ausgerichtet, keine Kalibrierung bei Installation erforderlich
