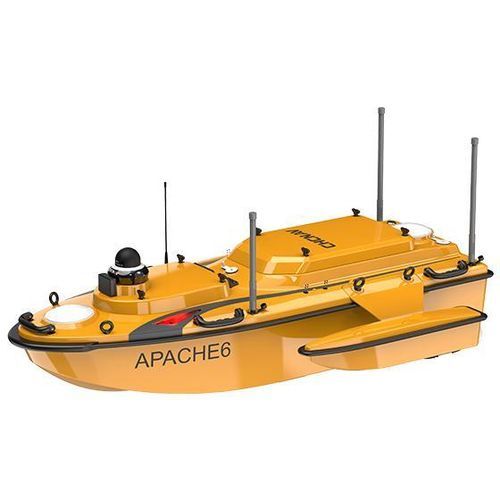

Wasserdrohne für hydrographische Aufzeichnungen APACHE 6

zur topografischen Unterwasserkartografiemit Fernbedienungzur batymetrischen Kontrolle

Die CHCNAV APACHE 6 ist ein autonomes USV für hochauflösende 3D-Bathymetrie, die Ortung von Unterwasserobjekten und Offshore-Arbeiten. Es kombiniert ein stabiles Dreirumpf-Design, einen anpassbaren Doppel-/rotierenden Antrieb und eine Android-Fernsteuerung, um präzise Vermessungsdaten in komplexen Strömungsumgebungen zu liefern.

Höhepunkte

• Autonomes USV optimiert für hochauflösende 3D-Bathymetrie, Unterwasserobjektlokalisierung und Offshore-Bau.
• Dreirumpf-Konstruktion mit abnehmbaren Seitenschwimmern für erhöhte Stabilität bei starken Strömungen.
• Doppel-/rotierendes Propellersystem für präzise Manövrierfähigkeit und kleinen Wendekreis (~2 m).
• Android-basierte Fernsteuerung mit Multi-Link-Kommunikation für Echtzeit-Zugriff auf Schiffsstatus und Vermessungsdaten.

Hauptmerkmale

• Unterstützung für Multibeam-Echolot (MBES) und LiDAR (optional) zur integrierten Erfassung hochauflösender 3D-Daten.
• Anpassbarer Antriebsstrang für komplexe Strömungsverhältnisse: Doppelpropeller mit intelligenter Rotationsmechanik für bessere Kontrolle.
• Optionales automatisches SVP-Kit (Sound Velocity Profiler), abnehmbar und fernsteuerbar zur Ergänzung von Multibeam-Workflows.
• An Bord vorhandene Sensoren: vollständiges GNSS + IMU Positionierung und 360°-Videokamera.

Vorteile und Leistung

• Multifunktionale Vermessungsplattform, die MBES, Singlebeam, LiDAR und Kameras unterstützt und hochauflösende Bathymetrie sowie Objektlokalisierung liefert.
• Stabile Dreirumpf-Plattform gewährleistet Datenqualität in Strömungen und engen Fahrwassern.
• Schnelle Inbetriebnahme und Feldeinsatz: abnehmbares SVP-Kit und Android-Fernsteuerung ermöglichen Betrieb ohne externen PC.
• Rotierende Propeller-Technologie ermöglicht präzise Wendemanöver, ideal für enge Kanäle und detaillierte Vermessungen.

Anwendungsfälle

• Aushub- und Baggerarbeiten
• Hafenvermessungen
• Brücken- und Damminspektionen
• Topographie- und hydrographische Kartierung von Flüssen und Seen

Charakteristiken / Spezifikationen

• Modell: APACHE 6 (CHCNAV)
• Maximale Geschwindigkeit: 6 m/s
• Nutzlastkapazität: bis zu 60 kg
• Tiefgang (leer): 7,5 cm
• Positionierung: vollständiges GNSS + IMU
• Echolot (Beispiel/Optionen): Einzelstrahl 200 kHz; Reichweite 0,1–200 m (Multibeam optional)
• Sensoren: 360°-Videokamera; Unterstützung für MBES und LiDAR
• Rumpf: Dreirumpf-Design mit abnehmbaren Seitenschwimmern
• Sonderausstattung: optionales automatisches SVP-Kit; intelligente rotierende Propeller; Android-Fernsteuerung mit Multi-Link-Kommunikation
