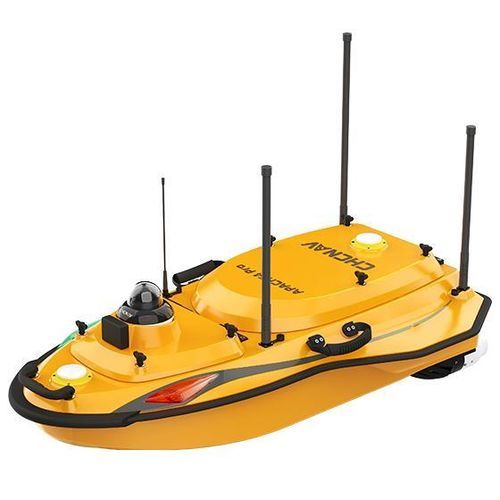

Überwachungs-Wasserdrohne APACHE 4 PRO

zur topografischen Unterwasserkartografiemit FernbedienungMultisensor

Der CHCNAV APACHE 4 PRO ist ein vielseitiges unbemanntes Oberflächenfahrzeug (USV) für hydrographische und bathymetrische Vermessungen, konfigurierbar zum Tragen von Multibeam-Echoloten, ADCPs und verschiedenen Vermessungssensoren. Die Plattform kombiniert einen One‑Piece‑Kohlefaser‑Rumpf mit Anti‑Verhedderungs‑Schutz und einer Android‑Fernsteuerung für zuverlässige Einsätze im Feld.

Hauptpunkte

• Konfigurierbare Plattform: unterstützt MBES (z. B. CHCNAV HQ-400), SBES, Side‑Scan, ADCPs und Wasserqualitäts‑Sensoren.
• Präzise Navigation: integriertes GNSS + IMU für genaue Positionierung und Kurs.
• Android‑Fernsteuerung: EasySail‑App für Routenplanung, Echtzeitdaten/Video und Missionsverwaltung über 4G und 2,4 GHz.
• Anti‑Verhedderungs‑Design: Titan‑Legierungs‑Gitterabdeckung und hybride Wasser‑Druckumwandlung zur Reduzierung von Bewuchsverhedderungen.

Wesentliche Merkmale

• Konfigurierbarer Nutzlastbereich und zentraler Zugangsschacht (Ø 24 cm) für ADCP und Instrumente.
• Eingebautes SBES für Standard‑Tiefenmessungen; optionale Unterstützung für MBES CHCNAV HQ-400.
• Robuster One‑Piece‑Kohlefaser‑Rumpf für erhöhte Kollisionsbeständigkeit.
• Intelligenter Controller: Android‑Fernbedienung mit 4G/2,4 GHz Konnektivität und Echtzeit‑Telemetrie.

Vorteile & Leistung

• Hohe Instrumentenvielfalt: Nutzlastkapazität bis zu 50 kg für ADCPs (RiverStar, M9, RiverPro, RioGrande), MBES und zusätzliche Sensoren.
• Fortschrittliche Echolot‑Leistung: hochempfindliche, störungsresistente Wandler mit Vibrationsunterdrückung und adaptiven bathymetrischen Algorithmen.
• Verbesserte Einsatzbereitschaft: Anti‑Verhedderungs‑Motorschutz und Software‑Alarme bei Blockaden.
• Optionales automatisches SVP‑Kit: in unter einer Minute abnehmbar und per Fernbedienung steuerbar für genaue Schallgeschwindigkeitsprofile.

Anwendungsfälle

• Wasserressourcen‑Erhebungen und hydrologische Untersuchungen
• Überwachung von Aushub-/Dragage‑Operationen
• Bathymetrische Kartierung in Flüssen, Seen und seichten Küstengebieten
• Notfall‑ und Rettungseinsätze mit schneller Einsatzfähigkeit

Spezifikationen

• Modellbezeichnung: APACHE 4 PRO
• Hersteller / Marke: CHCNAV
• Maximale Geschwindigkeit: 6,5 m/s
• Nutzlastkapazität: bis zu 50 kg
• Zentraler Zugangsschacht: Ø 24 cm
• Positionierung: vollständiges GNSS + IMU integriert
• Echosounder (SBES): Single‑Beam 200 kHz; Reichweite 0,1–200 m; Genauigkeit ±0,01 m + 0,1% × D
• Unterstützte Instrumente: CHCNAV HQ-400 (MBES), CHCNAV RiverStar Series, M9, RiverPro, RioGrande (ADCP), Side‑Scan, Wasserqualitätsmesser
• Sensoren: 360° Videokamera an Bord; Hindernisvermeidung: ja
• Controller / Software: Android‑Fernsteuerung mit EasySail‑App; Konnektivität: 4G und 2,4 GHz
