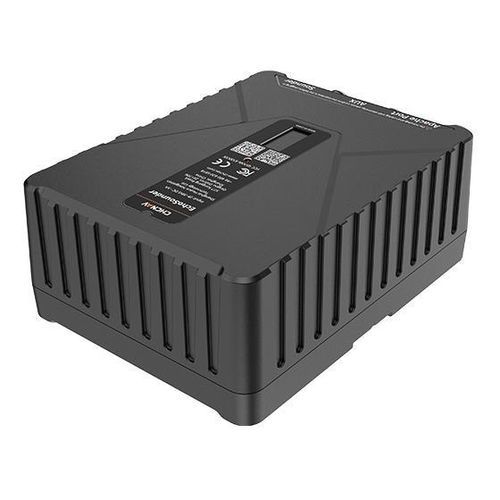

Zweifrequenz-Echosonde D60

kompaktEinstrahl

Kurzbeschreibung
Das CHCNAV D60 ist ein integriertes Doppelfrequenz-Echolot (Einstrahl) für bathymetrische Tiefenmessungen von USV und bemannten Schiffen. Mit 200 kHz und 33 kHz verbindet es hochfrequente Genauigkeit mit niederfrequenter Durchdringung für zuverlässige Messungen in flachen und tiefen Gewässern. Das kompakte Design erleichtert die Montage auf beengten Plattformen.

Hauptmerkmale

• Ultrakompaktes Gehäuse für nahtlose USV-Integration und Mobilität.
• Integrierte IMU: kalibrierungsfreie Lagekompensation (100 Hz Aktualisierungsrate).
• Integrierter Temperatursensor für Umgebungs-Korrekturen.
• Auto-Tuning: adaptive Algorithmen zur automatischen Anpassung von Verstärkung und Bereich.
• Doppelfrequenz: 200 kHz (flach) und 33 kHz (tiefe Durchdringung).
• Android-Fernbedienung mit CHCNAV EasySail für Erfassung, Anzeige und Export.

Vorteile & Leistungen
Das D60 verringert die Systemgröße durch ein integriertes Sonar- und Deck-Unit-Design, optimiert für USVs. Die kalibrierungsfreie IMU wendet bei 100 Hz eine Lagekorrektur auf jeden Tiefenframe an und bleibt auch bei plötzlichen Roll- oder Nickbewegungen über 30° stabil. Intelligentes Auto-Tuning passt Verstärkung und Bereich anhand der Echodaten und Tiefe an und führt typischerweise binnen ~0,2 s Parameterkorrekturen durch, um Tiefeintegrität in trüben oder sich schnell ändernden Gewässern zu bewahren. Der Betrieb wird durch eine Android-Fernbedienung und EasySail für Datenerfassung und Nachbearbeitung vereinfacht.

Anwendungsfälle

• Ausbaggern von Fahrrinnen
• Vermessung von Ästuaren
• Bathymetrische Vermessung von Stauseen
• Vermessung von Wasserstraßen (Canyons/enge Passagen)
• Hochwasser-Notfallvermessungen

Bedienung & Integration
Bedienung über eine Android-Fernbedienung mit CHCNAV EasySail zur Steuerung der Vermessung, Visualisierung, Datenerfassung und Export. Optimiert für USV-Montage mit geringem Installationsvolumen; Montage auf bemannten Schiffen mit passenden Halterungen/Anschlüssen möglich.

Technische Daten / Spezifikationen

• Echolot — Typ: Einstrahl, Doppelfrequenz (200 kHz / 33 kHz).
• Echolot — Reichweite: 0,2 bis 250 m @200 kHz; 0,8 bis 1000 m @33 kHz.
• Echolot — Genauigkeit: ±0,01 m + 0,1 % × D @200 kHz; ±0,1 m + 0,1 % × D @33 kHz.
• Physisch — Gewicht: 4 kg (Sonar); 1,2 kg (Deck-Einheit).
• Physisch — Abmessungen: Sonar 228 × 156 × 75 mm; Deck 162 × 121 × 64 mm.
• Sensoren — Temperatursensor: Ja.
• Positionierung — IMU: Integriert, kalibrierungsfrei; 100 Hz Aktualisierungsrate für Lagekompensation.
• Umwelt — Betriebstemperatur: -20 °C bis 60 °C.
• Umwelt — Schutzart: IP67.
• Leistung — Speicher: 8 GB onboard.
• Bedienung — Android-Fernbedienung; CHCNAV EasySail Software für Erfassung und Nachbearbeitung.
