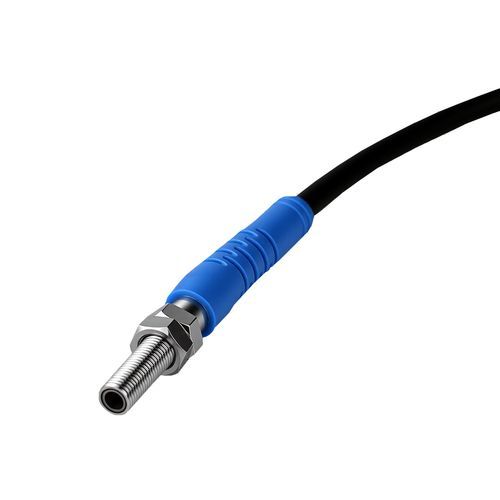

Lichtleitersensorkopf CX3-DE4L70N1
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Übersicht
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Empfohlene Anwendungen
Eigenschaften / Spezifikationsübersicht
- Modell: CX3-DE4L70N1 (Serie CX3)
- Typ: Laser-Faser-Sensor für diffuse Reflexion
- Bauform: M4-Gewinde, gerade
- Erfassungsbereich: 5–70 mm
- Leuchtpunktdurchmesser: ca. Ø2 mm
- Ausgang: NPN, normalerweise offen (NO)
Hauptmerkmale
- Laserlichtquelle mit kleinem Punkt für präzise Erkennung
- Edelstahlgehäuse für industrielle Umgebungen
- Schutzart: IP65
- Integriertes 1,5 m PVC-Kabel (Ø3,8 mm)
- Kompaktes M4-Gewinde-Design für beengte Einbausituationen
Technische Daten
- Lichtquelle: Laser
- Erfassungsprinzip: diffuse Reflexion
- Erfassungsbereich: 5–70 mm
- Punktdurchmesser: ca. Ø2 mm
- Schutzart: IP65
- Kabel: Ø3,8 mm, 1,5 m PVC
- Betriebstemperatur: 0–50 °C
- Gehäusematerial: Edelstahl
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Ausgangsart: NPN NO
- Betriebsart: Light ON
- Ansprechfrequenz: 100 Hz
- Signaltyp: Schaltausgang
- Stromaufnahme: weniger als 10 mA
- Schutz im Stromkreis: Kurzschluss- und Überlastschutz
- Laststrom: 120 mA
Empfohlene Anwendungen
- 3C Elektronikmontage und Prüfung
- Präsenz-/Positionserkennung in automatisierten Parksystemen
- Logistik- und Lagerautomatisierung
Eigenschaften / Spezifikationsübersicht
- Serie: CX3
- Aufbau: M4-gewindeter, gerader Sensor
- Erkennung: diffuse Reflexion, 5–70 mm
- Optik: Laserquelle, Punkt ≈ Ø2 mm
- Elektrisch: DC 12–24 V, NPN NO, Light ON, 100 Hz
- Schutz & Umgebung: IP65, 0–50 °C
- Anschluss: PVC-Kabel Ø3,8 mm, 1,5 m
- Material: Edelstahlgehäuse
