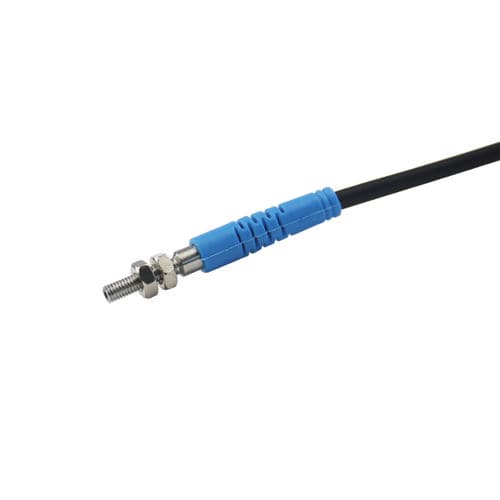

Lichtleitersensorkopf CPA-DF1MP3-A
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Produktübersicht
Hauptmerkmale
Zubehör
Mechanische / elektrische Daten
Betriebsumgebung
Optik & Erkennung
Materialien
Anwendungen / Hinweise
Technische Daten
- Modell: CPA-DF1MP3-A
- Serie: CPA-Serie Lichtschranken
Hauptmerkmale
- Erfassungsbereich: 0–1 m
- Gehäuse: zylindrisch, M18
- Messprinzip: diffuse Reflexion
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
- Kabellänge: 0,5 m (oder M12-Stecker Option)
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
Zubehör
- Bedienungsanleitung
- M18-Muttern ×2
- Konformitätsbescheinigung
Mechanische / elektrische Daten
- Verdrahtung: 4-adrig DC
- Schutzart: IP65
- Anschluss: M12-Stecker Option
- Signaltyp: Schaltgröße
- Betriebsart: Light ON / Dark ON
- Stromaufnahme: <25 mA
- Anzeigen: Betrieb (orange), Stabilität (grün)
- Schutzfunktion: Kurzschlussschutz
- Restspannung: <3 V (Lastversorgung <30 V)
- Laststrom: <100 mA (bei Restspannung <3 V, Lastversorgung <30 V)
- Isolationswiderstand: >20 MΩ (DC 500 V)
- Empfindlichkeitseinstellung: Einloch-Potentiometer
- Gewicht: ca. 55 g
- Stoßfestigkeit: 300 m/s², 3 Stöße je X/Y/Z
- Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, 2 h je X/Y/Z
- Spannungsfestigkeit: AC 1000 V 50/60 Hz, 1 min (zwischen stromführenden Teilen und Gehäuse)
Betriebsumgebung
- Betriebstemperatur: -25 °C bis 55 °C
- Betriebs-/Lagertemperaturfeuchte: 35–95% rF (ohne Kondensation)
- Umgebungsbeleuchtung: <10000 lx
Optik & Erkennung
- Lichtquelle: Infrarot
- Erkennungsrichtung: vorne
- Hysterese: <20% des Erfassungsbereichs
- Standardobjekt: weißes Papier 300 × 300 mm
Materialien
- Gehäuse / Muttern: ABS
- Linse / Fenster: PMMA
- Knopf: POM
- Kabel: PVC
Anwendungen / Hinweise
- Typische Anwendungen: 3C-Elektronik, automatische Parksysteme, Inspektion in Logistik und Lagerautomation
Technische Daten
- Erfassungsbereich: 0–1 m
- Gehäusegröße: M18
- Kabellänge: 0,5 m
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Schutzart: IP65
- Stromaufnahme: <25 mA
- Laststrom: <100 mA
- Restspannung: <3 V
- Isolationswiderstand: >20 MΩ (DC 500 V)
- Betriebsart: Light ON / Dark ON
- Anzeigen: orange (Betrieb), grün (Stabilität)
- Stoß / Vibration / Spannungsfestigkeit: siehe mechanische / elektrische Daten
- Gewicht: ≈55 g
