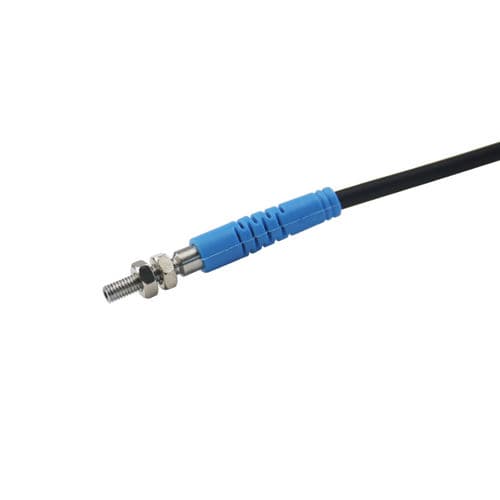

Lichtleitersensorkopf CPA-DF300P3-A
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Hauptmerkmale
- Erfassungsbereich: 0–300 mm
- Sensortyp: diffus-reflektierend
- Gehäuse: zylindrisch, M18
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
Technische Daten
- Erfassungsbereich: 0–300 mm (Standard-Prüfobjekt: weiß lackiertes Papier 300×300 mm)
- Aufbau: zylindrisch (M18)
- Messprinzip: diffuse Reflexion
- Kabellänge: 0,5 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Lichtquelle: Infrarot
- Lieferumfang: Bedienungsanleitung, M18-Muttern ×2, Konformitätsbescheinigung
- Totzone/Hysterese: < 20 % des Erfassungsbereichs
- Materialien: Gehäuse/Muttern: ABS; Linse/Anzeigefenster: PMMA; Drehknopf: POM; Kabel: PVC
Mechanische / elektrische Parameter
- Ausgangsart: PNP, NO/NC wählbar
- Versorgung: DC 12–24 V (4‑adrig)
- Schutzart: IP65
- Anschluss: M12-Steckverbinder (Relais‑Typ)
- Signaltyp: Schaltsignal
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: < 25 mA
- Anzeigen: Betriebsanzeige (orange), Stabilitätsanzeige (grün)
- Schutzschaltung: Kurzschlussschutz
- Restspannung: < 3 V (Lastversorgung < 30 V)
- Laststrom: < 100 mA (Restspannung < 3 V)
- Isolationswiderstand: > 20 MΩ (DC 500 V)
- Empfindlichkeitseinstellung: Einstellring (eindrehs)
- Stoßfestigkeit: 300 m/s², 3 Stöße X, Y, Z
- Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min (zwischen spannungsführenden Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, 2 h pro Achse
- Gewicht: ca. 55 g
Betriebsumgebung
- Temperaturbereich: -25 °C bis 55 °C
- Relative Luftfeuchtigkeit: 35–95 % RH (kein Tau) Betrieb/Lagerung
- Umgebungsbeleuchtung: < 10000 lx
Hauptmerkmale
- Modell: CPA-DF300P3-A
- Diffus-reflektierender Sensor, Erfassung 0–300 mm
- M18-Zylindrisches Gehäuse, Kabel 0,5 m, Fronterfassung
- PNP-Ausgang (NO/NC), DC 12–24 V 4‑Leiter, IP65
- 500 Hz, Ansprechzeit 1 ms, Infrarotquelle
- Lieferumfang: Bedienungsanleitung, M18-Muttern ×2, Konformitätsbescheinigung
