Optoelektronischer Sensor / Einweg CX6-DP50XReflex-LichttasterrechteckigInfrarot
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg, Reflex-Lichttaster
- Gehäuse
- rechteckig
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Hochleistung, mit integriertem Verstärker, Hochgeschwindigkeit, wasserdicht, wasserdicht, mit Digitalanzeige, mit Kalibrierung
- Anwendung
- für Kleinteile, für die Logistik, für Objekterkennung, Industrietor, für Hygieneanwendungen, für Verpackungsmaschine, für automatische Tür
- Maximale Reichweite
Min: 1 mm
(0 in)Max: 2.000 mm
(6,6 in)
Beschreibung
Serie
CPG-Serie Lichtschranken / Fotoelektrische Sensoren
Produktübersicht
Hauptmerkmale
Mechanische / elektrische Parameter
Materialien
Betriebsumgebung
Empfohlene Anwendungen
Unterlagen & Zeichnungen
Technische Daten (Kurzfassung)
CPG-Serie Lichtschranken / Fotoelektrische Sensoren
Produktübersicht

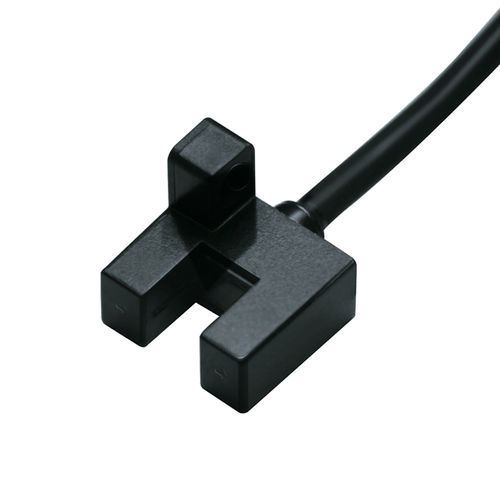

- Modell: CPG-TF05N3R
- Erfassungsbereich: 0–5 mm
- Aufbau: Schlitzbauweise
- Erfassungsprinzip: Gegenstrahl (Durchlicht)
- Schlitzbreite: 5 mm
- Ausgang: NPN NO/NC (Schaltkontakt)
- Versorgungsspannung: DC 5–24 V
Hauptmerkmale
- Erfassungsrichtung: Schlitzfläche
- Kabellänge: 1 m (geformtes Kabel)
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 µs
- Lichtquelle: Infrarot
- Typbezeichnung: R
- Zubehör: Bedienungsanleitung, Prüfbescheinigung
- Standard erfassbares Objekt: undurchsichtige Objekte ≥ 2 × 0,8 mm
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO/NC
- Verdrahtung: 4‑draht DC
- Schutzart: IP50
- Signaltyp: Schaltkontakt
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: <35 mA
- Anzeige: rote LED (leuchtet bei Empfang)
- Schutzschaltung: Kurzschlussschutz
- Restspannung: <0,8 V (Last 100 mA); <0,4 V (Last 40 mA). Bei PNP Open‑Collector Ausgang DC 5–24 V ≤50 mA, Restspannung <0,8 V (Last 50 mA)
- Laststrom: siehe Angaben zur Restspannung (abhängig vom Ausgangstyp)
- Stoßfestigkeit: 300 m/s² in X/Y/Z, 3 Stöße
- Vibrationsfestigkeit: 20–2000 Hz, Hub 1,5 mm, X/Y/Z, 2 h
- Gewicht: ca. 19 g
Materialien
- Gehäuse: PBT
- Transparente Teile / Sender / Empfänger: Polycarbonat
- Kabel: PVC
Betriebsumgebung
- Umgebungstemperatur: -25 °C bis 55 °C
- Relative Luftfeuchte: 5–95 % RH (ohne Kondensation, ohne Eisbildung)
- Umgebungsbeleuchtung: <1000 lx
Empfohlene Anwendungen
- 3C Elektronikfertigung und Prüfanwendungen
- Automatisierte Parksysteme
- Logistik‑ und Lagerautomation
Unterlagen & Zeichnungen
- Bedienungsanleitung (im Lieferumfang)
- 3D‑Modell (STP)
Technische Daten (Kurzfassung)
- Modell: CPG-TF05N3R
- Serie: CPG fotoelektrische Sensoren
- Erfassung: 0–5 mm (Gegenstrahl)
- Aufbau: Schlitz, 5 mm Schlitzbreite
- Ausgang: NPN NO/NC
- Versorgung: DC 5–24 V
- Stromaufnahme: <35 mA
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 µs
- Schutzart: IP50
- Kabellänge: 1 m (geformt)
- Materialien: Gehäuse PBT, transparente Teile PC, Kabel PVC
- Temperaturbereich: -25 °C bis 55 °C
- Feuchtigkeit: 5–95 % RH (ohne Kondensation)
- Gewicht: ca. 19 g
