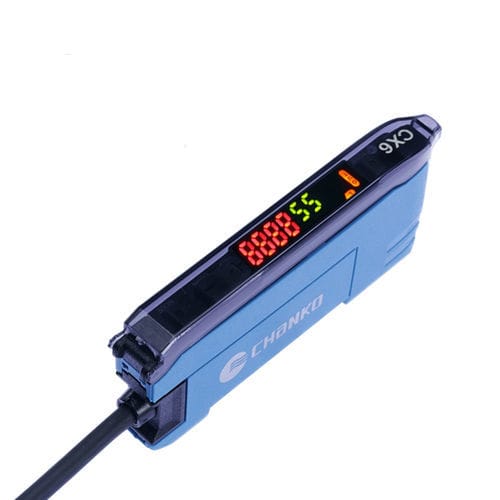

Optischer Sensor / Licht CX6-DN10Sfür Detektionnicht angegebenGlasfaser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Physikalische Größe
- Licht
- Anwendung
- für Detektion
- Weitere Eigenschaften
- Glasfaser, mit LCD-Anzeige, IP-Code
Beschreibung
Produktübersicht
Hauptfunktionen
Optische und Reaktionseigenschaften
Mechanische / elektrische Parameter
Betriebsumgebung
Verpackung und Zubehör
Technische Daten
- Serie: CX6 Faseroptische Sensoren
- Modell: CX6-DN10S
- Typ: verbesserte Ausführung
- Ausgang: NPN NO/NC (Offener Kollektor, schaltbar)
- Versorgungsspannung: DC 12~24 V
- Versorgung: Dreiadrig DC
- Schutzart: IP50
- Anschluss: konfektioniertes Kabel
Hauptfunktionen
- Ein-Tasten-Einstellung, Schwellwertanpassung, Initialisierung, Daten speichern/laden, Tastenverriegelung
- Fenstererkennung, NO/NC-Umschaltung, Rücksetzen des empfangenen Lichts
- Vier Messgeschwindigkeiten, automatische Lichtkompensation, fünf Timer-Funktionen
- Anpassung der Lichtstärke und Prozentangabe, Differenzfunktion
- Umschaltbare Digitalanzeige, invertierte Anzeige, Energiesparmodus
Optische und Reaktionseigenschaften
- Lichtquelle: rotes Licht
- Frequenz (wahlweise): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Antwortzeit (entsprechend): 33 μs / 200 μs / 850 μs / 18 ms
- Reaktionsmodi: Ultra-Hochgeschwindigkeit / Hochgeschwindigkeit / Standard / Hochpräzision
Mechanische / elektrische Parameter
- Signaltyp: Schaltausgang
- Schaltart: Light ON / Dark ON
- Stromaufnahme: ≤ 30 mA
- Leistungsaufnahme: ≤ 720 mW (≤30 mA bei 24 V; ≤60 mA bei 12 V)
- Isolationswiderstand: ≥ 20 MΩ
- Stoßfestigkeit: 150 m/s², 3-mal in jeder Richtung X, Y, Z
- Vibrationsfestigkeit: 10–50 Hz Doppelamplitude 0,7 mm oder 50 m/s², 1,5 h pro Achse
- Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min (geladene Teile gegen Gehäuse)
- Gewicht: ca. 65 g
- Schutzschaltungen: Verpolungsschutz, Kurzschlussschutz Ausgang, Schutz gegen Verpolung der Ausgangsverbindung, Überspannungsschutz
- Kabellänge: 2 m
Betriebsumgebung
- Betriebs-/Lagernfeuchte: 25–85% RH (kein Einfrieren, keine Kondensation)
- Umgebungsbeleuchtung: ≤ 10000 lx
Verpackung und Zubehör
- Lieferumfang: Bedienungsanleitung, Prüfzeugnis
- Gehäusematerial: PC; Kabelmaterial: PVC
Technische Daten
- Modell: CX6-DN10S
- Serie: CX6 Faseroptische Sensoren
- Typ: verbesserte Ausführung
- Ausgang: NPN NO/NC
- Versorgungsspannung: DC 12~24 V
- Versorgung: Dreiadrig DC
- Schutzart: IP50
- Anschluss: konfektioniertes Kabel, 2 m
- Frequenz (wahlweise): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Antwortzeit (entsprechend): 33 μs / 200 μs / 850 μs / 18 ms
- Lichtquelle: rot
- Stromaufnahme: ≤ 30 mA
- Leistungsaufnahme: ≤ 720 mW (bei 24 V)
- Isolationswiderstand: ≥ 20 MΩ
- Stoß/Vibration/Spannung: siehe technische Parameter
- Gewicht: ca. 65 g
- Materialien: Gehäuse PC, Kabel PVC
- Beigefügte Dokumente: Bedienungsanleitung, Prüfzeugnis
