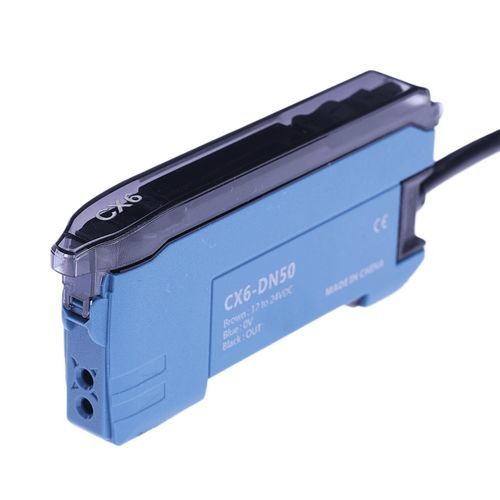

Optischer Sensor / Licht CX6-DP50SchaltleistenStandard
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Physikalische Größe
- Licht
- Anwendung
- Schaltleisten
- Installierung
- Standard
Beschreibung
Produkt
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör & Dokumentation
Hinweise
- Modell: CX6-DP50
- Serie: CX6-Faseroptiksensor-Serie
Übersicht
- Produkttyp: Profi
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-adrig DC
- Schutzart: IP50
- Anschluss: Vorgeformtes Kabel
Technische Daten
- Kabellänge: 2 m
- Ansprechfrequenz: 2500 Hz / 500 Hz / 30 Hz
- Ansprechzeit: 200 μs / 1 ms / 16 ms
- Lichtquelle: Rot
- Wesentliche Funktionen: One-Touch-Einstellung, Schwellwertanpassung, Initialisierung, NO/NC-Umschaltung, Sendeleistungsregelung, drei Erfassungszeiten, drei Timer-Funktionen, Umschaltbares digitales Display, Energiesparmodus
- Ansprechmodi: Hochgeschwindigkeit / Standard / Hochgenau
- Zubehör: Bedienungsanleitung, Konformitätszertifikat
- Materialien: Gehäuse: PC; Kabel: PVC
Mechanische / elektrische Parameter
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-adrig DC
- Schutzart: IP50
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltausgang
- Betriebsmodus: Light ON / Dark ON
- Stromaufnahme: < 30 mA
- Schutzschaltungen: Verpolungsschutz, Kurzschlussschutz Ausgang, Schutz gegen verkehrte Anschlussrichtung am Ausgang, Überspannungsschutz
- Leistungsaufnahme: ≤ 720 mW (bei 24 V: Strom < 30 mA; bei 12 V: Strom ≈ 60 mA)
- Isolationswiderstand: > 20 MΩ
- Stoßfestigkeit: 150 m/s², 3 Stöße in X, Y, Z
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (zwischen geladenen Teilen und Gehäuse)
- Schwingungsfestigkeit: 10–50 Hz, doppelte Amplitude 0,7 mm oder 50 m/s², X/Y/Z je 1,5 h
- Gewicht: ca. 65 g
Betriebsumgebung
- Luftfeuchte: 25–85% RH (kein Einfrieren, keine Kondensation) Betrieb/Lagerung
- Umgebungsbeleuchtung: ≤ 10.000 lx
Zubehör & Dokumentation
- Bedienungsanleitung und Zertifikat inklusive. Schaltplan der Steuerung und Abmessungszeichnungen zum Download verfügbar.
Hinweise
- Für Montage und detaillierte elektrische Schaltpläne die Produktdokumentation zu Rate ziehen.
