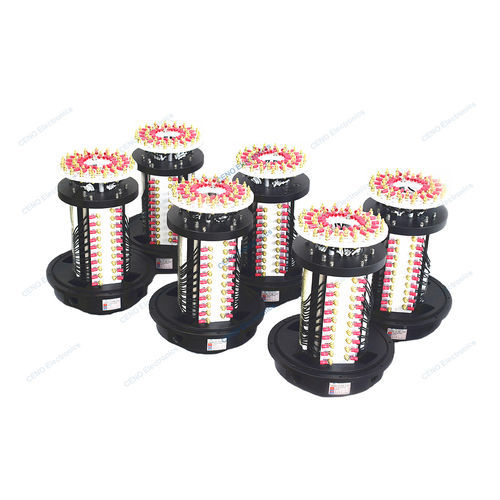

Elektrischer Schleifring ECN000-38P4-IP56-B

für Schifffahrtsanwendungenfür Industrieanwendungenfür Radarantennen

Produktübersicht
Der ECN000-38P4-IP56-B ist ein Niedertemperatur-Schleifring, ausgelegt für die zuverlässige elektrische Übertragung in rauen Umgebungen. Er liefert 37 Stromkreise mit je 25 A sowie einen Schutzleiter (PE), hat Schutzart IP56 und einen Temperaturbereich von −57°C bis +40°C. Die Ausführung bietet Korrosionsbeständigkeit, Alterungsbeständigkeit und mechanische Robustheit für kalte Regionen und heiße, feuchte Klimazonen.

Anwendungen

• Rotierende Systeme in kalten Klimazonen (z. B. Arktis, Sibirien)
• Ausrüstung in feuchten oder korrosiven Atmosphären (z. B. tropische Gebiete)
• Industriemaschinen, Windturbinen, Radar-/Antennensysteme, Offshore-Plattformen

Technische Daten

• Modell: ECN000-38P4-IP56-B
• Kreise & Strom: 37 Kreise × 25 A, plus 1 PE-Kreis
• Nennspannung: 0–380 VAC/VDC
• Dielektrische Festigkeit: ≥1000 VAC @ 50 Hz
• Isolationswiderstand: ≥500 MΩ @ 500 VDC
• Elektrisches Rauschen (Kontaktwiderstand): ≤30 mΩ (50 rpm)
• Nennlaufgeschwindigkeit: 0–5 rpm
• Kontaktmaterial: Edelmetallkontakte
• Gehäusematerial: Aluminiumlegierung
• Betriebstemperatur: −57°C bis +40°C
• Betriebsfeuchte: 60%
• Schutzart: IP56
• Außendurchmesser: Ø220 mm
• Anschlussleitungen: AWG12 Teflon® UL isoliert
• Anschlussenden: Rotor M4 Anschluss; Stator M4 Anschluss

Übersichtszeichnung & Installation
Übersichtszeichnung und Produktbilder sind für Design- und Installationsreferenz verfügbar. Montage durch Fixierung des Stators mit einer Anti-Rotations-Befestigung; die Welle treibt den Rotor an. Für kundenspezifische Kabellängen, Montageoptionen oder technische Unterstützung wenden Sie sich an unser technisches Team.
