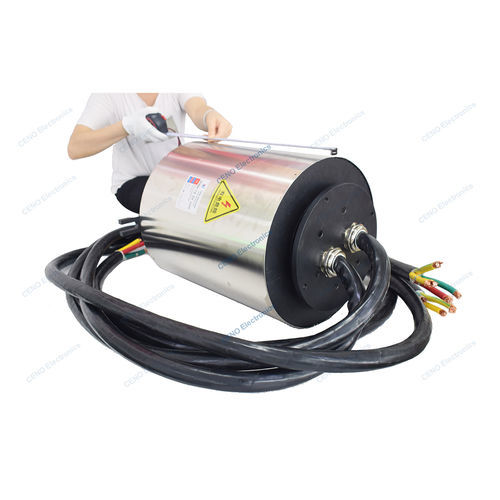

Schleifring für Schifffahrtsanwendungen BHCN-C-08250-IP66

CarbonAluminiumKupfer

Produktübersicht
Der BHCN-C-08250-IP66 ist ein Hochstrom-Schleifring mit Kohlebürsten, entwickelt für maritime und schwere Industrieanwendungen. Er verfügt über einen großen Außendurchmesser (Ø410 mm) und Schutzart IP66 für Witterungs- und Spritzschutz. Auch bezeichnet als zentrales Stromsammler- oder Marineschleifring, überträgt er 250 A pro Kreis (konfigurierbar für höhere Ströme) und verwendet Binding-Post-Anschlüsse für vereinfachte Verkabelung.

Spezifikation
BHCN-C-08250-IP66 | Wichtige Spezifikationen

Umrisszeichnung
Die Umrisszeichnung wird für Montage- und Maßreferenzen bereitgestellt.

Technische Daten

• Modell: BHCN-C-08250-IP66
• Strom & Kreise: 8 Kreise × 250 A
• Nennspannung: 0–480 VAC/VDC
• Durchschlagsfestigkeit: ≥1500 VAC @ 50 Hz
• Isolationswiderstand: ≥500 MΩ @ 500 VDC
• Kontaktwiderstand: 30 mΩ (gemessen bei 50 rpm)
• Kontaktmaterial: Kupfergraphit
• Gehäusematerial: Aluminiumlegierung
• Betriebstemperaturbereich: -20 °C bis +60 °C
• Betriebsfeuchte: 60 % rel. Feuchte
• Schutzart: IP66
• Max. empfohlene Drehzahl: 0–10 rpm
• Anschlussleitung: Vieradrig (90 mm²), Rotorlänge 3000 mm, Statorlänge 3000 mm
• Außendurchmesser: Ø410 mm
• Montage: Rotor — Flanschmontage; Stator — Anti-Rotationslasche
