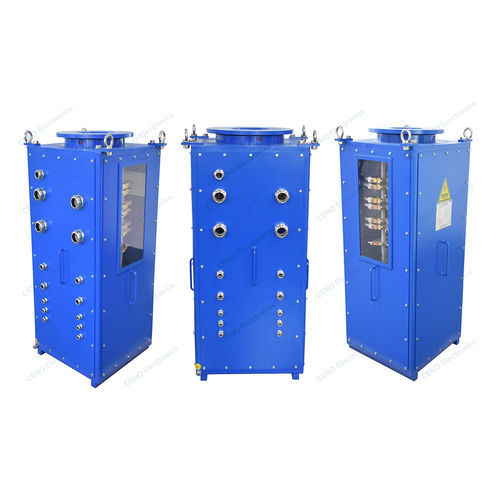

Elektrischer Schleifring BHCN-C-07P-54S-38K_23022

GraphitKupfermit Goldkontakten

Übersicht
BHCN-C-07P-54S-38K_23022 ist ein neues, kundenspezifisches Kohlebürsten-Schleifringmodell von CENO. Die Kohlebürste besteht aus Graphit oder karbonbasierten Verbundwerkstoffen, sie ist am stationären Ende befestigt und hält dank einer Feder oder eines elastischen Elements Kontakt mit dem Schleifring. Wenn sich der Schleifring mit der Welle dreht, gleitet die Kohlebürste unter Federdruck kontinuierlich über die Ringoberfläche und bildet einen leitenden Pfad. Stromstärke, Spannung und Schaltungsanzahl sind optional.

Technische Daten
Modell: BHCN-C-07P-54S-38K_23022
Strom & Schaltungen: 3 Schaltkreise * 800A; 1 Schaltkreis * PE; 3 Schaltkreise * 60A
Nennspannung: 0 ~ 500 VAC/VDC
Durchschlagfestigkeit: ≥2500VAC@50Hz
Isolationswiderstand: ≥500MΩ@500VDC
Kontaktwiderstand: ≤10mΩ (50rpm)
Kontaktmaterial: Kupfergraphit
Betriebstemperatur: -20°C~+60°C
Betriebsfeuchte: 100 %RH
Schutzart: IP54

Strom & Schaltungen (alternative Konfiguration): 3 Schaltkreise * Heater; 36 Schaltkreise * Signal; 15 Schaltkreise * Signal
Nennspannung (alternativ): 220 VAC / 24VDC
Durchschlagfestigkeit (alternativ): ≥1000VAC@50Hz
Isolationswiderstand (alternativ): ≥300MΩ@500VDC
Kontaktwiderstand (alternativ): ≤10mΩ (50rpm)
Kontaktmaterial (alternativ): Edelmetall; Vergoldet
Betriebsgeschwindigkeit: 0~15rpm
Drehart: Bürstenrotation, Ringzustand
Installation: Rotorseite: Flanschmontage; Statorseite: Befestigungsbohrungen
Gehäusematerial: Kundenspezifisch
Heizermodell: 220V, 220W

Übersichtszeichnung
BHCN-C-07P-54S-38K_23022 Zeichnung Revision (Bild verfügbar)

Eigenschaften / Technische Daten

• Modell: BHCN-C-07P-54S-38K_23022
• Strom & Schaltungen: 3x800A; 1xPE; 3x60A (alternativ: 3xHeater; 36xSignal; 15xSignal)
• Nennspannung: 0~500 VAC/VDC (alternativ: 220 VAC / 24VDC)
• Durchschlagfestigkeit: ≥2500VAC@50Hz (alternativ: ≥1000VAC@50Hz)
• Isolationswiderstand: ≥500MΩ@500VDC (alternativ: ≥300MΩ@500VDC)
• Kontaktwiderstand: ≤10mΩ (50rpm)
• Kontaktmaterial: Kupfergraphit (alternativ: Edelmetall; Vergoldet)
• Betriebstemperatur: -20°C~+60°C
• Betriebsfeuchte: 100 %RH
• Schutzart: IP54
• Betriebsgeschwindigkeit: 0~15rpm
• Drehart: Bürstenrotation, Ringzustand
• Installation: Flanschseite Rotor; Befestigungsbohrungen Statorseite
• Gehäusematerial: Kundenspezifisch
• Heizermodell: 220V, 220W
