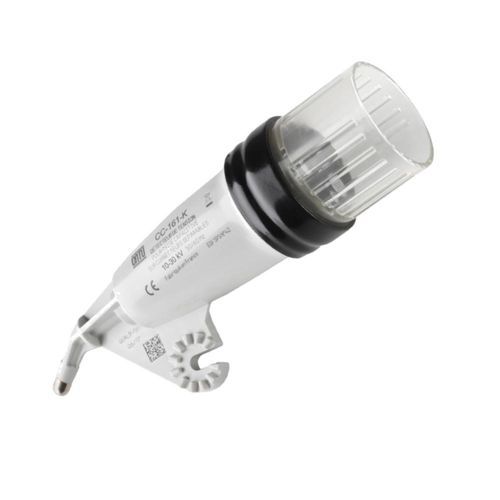

Spannungsdetektor CC-161-K

WechselspannungPhasenHochspannung

Zusammenfassung
Unipolarer Spannungsdetektor für kapazitive Steckverbinderklemmen, geeignet für 10 - 30 kV-Netze.

Anwendung

• Unipolarer Spannungsdetektor für steckbare Klemmen mit kapazitiven Teilern.
• Maximale Einsatzspannung Phase/Phase: 30 kV.

Merkmale

• Spannungsbereich: 10 - 30 kV.
• Erfassungsgrenze: 300 V.
• Anschlussstift: K.
• Die Form der Kontakt-elektrode ermöglicht das Entfernen der Kappe des abnehmbaren Steckers.
• Anzeige:
  • 1 rote LED (Spannungsanzeige).
  • 1 grüne LED (Standby).
  • Intermittierendes akustisches Signal.
• Funktionsprüfung über die TEST-Taste:
  • Rote LEDs blinken.
  • Das intermittierende akustische Signal wird ausgelöst.
• Befestigung an Isolierstange über gezahnten Universalanschluss Typ K.

Zusammensetzung

• Geliefert in Hartschalenetui.

Optionale Zubehörteile

• Isolierstange: CC-45-K.
• Etui für Stange: CM-1-10.

Normen
SPS EDF N°42

Tabelle
Referenz | Anschluss | Spannungsbereich | Frequenz | Wechselspannung | Gewicht (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

Eigenschaften / technische Spezifikationen

• Betriebs-Spannungsbereich: 10 - 30 kV.
• Erfassungsgrenze: 300 V.
• Anschluss: K (kompatibel mit gezahnten Universalanschlüssen Typ K für Stangen).
• Visuelle Anzeige: rote LED (Spannungspräsenz) und grüne LED (Standby).
• Akustische Anzeige: intermittierendes akustisches Signal.
• Funktionsprüfung/Test: TEST-Taste (rote LEDs blinken und akustisches Signal wird ausgelöst).
• Gewicht: 0,43 kg.
• Geliefert in: Hartschalenetui.
