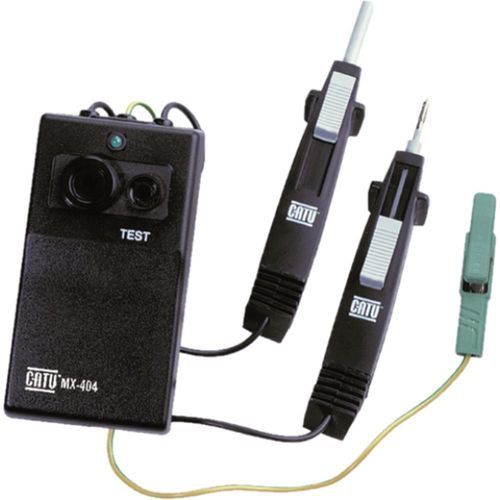

Messuhr MX-404

Produkt
Akustischer Phasenvergleich für VDS/VIS. Gerät zum Feststellen der Übereinstimmung zweier Phasen, ausgelegt für kapazitive Spannungs-teiler hoher und mittlerer Impedanz (HR-MR). Geeignet zum Anschluss an Prüfpunkte von VIS- oder VDS-Anzeigen oder deren Schnittstellen. Nicht kompatibel mit Schneider Electric Zellen Typ V2.

Anwendung

• Feststellen der Übereinstimmung zwischen zwei Phasen.
• Anschluss an Prüfpunkte von VIS- oder VDS-Anzeigen oder deren Schnittstellen; interoperabel mit Anzeigen wie CL-495-3 und CL-497-00.
• Arbeitet mit separablen kapazitiven Spannungs-teilern (HR-MR).
• Nicht geeignet für Schneider Electric Zellen Typ V2.

Funktion und Anzeigen

• Entwickelt für Spannungs-teiler hoher und mittlerer Impedanz (HR - MR).
• Anschlusshinweise:
  • Akustisches Signal bei signifikantem Phasenversatz zwischen den beiden Phasen.
  • Keine akustische Anzeige und Aufleuchten der grünen LED bei Phasengleichheit.
• Schutzart: IP20.
• Sondenschutz: IP2X.

Normen
IEC 61958 / IEC 61243-5

Tabelle
Referenz | Abmessungen (mm) | Einsatz | Gewicht (kg)
MX-404 | 145 x 80 x 42 | Innen/Außen | 0.3

Technische Daten

• Modell: MX-404
• Funktion: akustischer Phasenvergleich für VDS/VIS
• Normen: IEC 61958, IEC 61243-5
• Anwendungen: Feststellung der Übereinstimmung zwischen zwei Phasen; Anschluss an VIS- oder VDS-Anzeigen oder deren Schnittstellen; funktioniert mit separablen kapazitiven Spannungs-teilern
• Beschränkungen: nicht kompatibel mit Schneider Electric Zellen Typ V2
• Ausgelegt für: Spannungs-teiler hoher und mittlerer Impedanz (HR - MR)
• Anzeigen: akustisches Signal bei Phasenverschiebung; grüne LED bei Übereinstimmung
• Schutzart: IP20
• Sondenschutz: IP2X
• Lieferumfang: 1 Vergleichsgerät, 2 Prüfspitzen, 1 Krokodilklemme
• Abmessungen: 145 x 80 x 42 mm
• Gewicht: 0.3 kg
