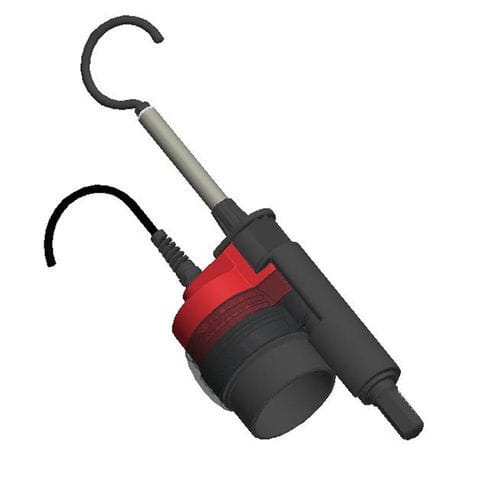

Spannungsdetektor CL-6-100-30000

HochspannungNiederspannungMagnet

Übersicht
Bipolarer Gleichspannungs-Detektor zur Überprüfung von Spannungsfreiheit/-präsenz im Bereich sehr niedriger/niedriger Gleichspannung, vorgesehen für Innenräume in Laboren und Werkstätten.

Anwendung

• Bipolarer Detektor für DC-Spannung: 100 bis 30.000 V DC.
• Unterer Erfassungsgrenzwert auf 100 V eingestellt, um Spannungen oberhalb der Grenzwerte der sehr niedrigen DC-Spannung zu erkennen.
• Nur für den Innenbereich (Labor- und Werkstattanlagen).
• Spannungsanzeige durch sechs rote LEDs und ein akustisches Signal.
• Integrierte Funktionsprüfung validiert alle Detektorfunktionen:
• Bringen Sie die magnetische Schuhplatte des Griffes mit der Schiene in Kontakt und überbrücken Sie die Baugruppe, indem Sie den magnetischen Griff mit dem Kontakt-Haken verbinden;
• Drücken Sie die Prüftaste: die 6 roten LEDs leuchten und das akustische Signal ertönt;
• Lassen Sie die Prüftaste los: die 6 grünen LEDs leuchten kurz auf.

Eigenschaften

• Spannungsanzeige durch:
  • 6 rote LEDs
  • Akustisches Signal (60 dB(A) bei 2 m)
• Kontaktelektrode: 380 mm
• Gesamtlänge des Detektors: 840 mm
• Anzeigengruppe: III

Zusammensetzung

• 2 Elemente mit abnehmbaren Antennen, verbunden durch ein 1,9 m Kabel.
• 1 Transportkoffer.

Normen
Entwurf gemäß IEC 61243-2

Tabelle - Referenz / DC-Betriebsspannung / Masse (kg)
Referenz | DC-Betriebsspannung | Masse (kg)
CL-6-100-30000 | 100–30.000 V | 4,300

Technische Merkmale / Spezifikationen

• Spannungsbereich: 100 bis 30.000 V DC
• Unterer Erfassungsgrenzwert: 100 V
• Anzeige bei Spannung: 6 rote LEDs + akustisches Signal (60 dB(A) bei 2 m)
• Kontaktelektrode: 380 mm
• Gesamtlänge: 840 mm
• Anzeigengruppe: III
• Konfiguration: 2 Elemente mit abnehmbaren Antennen, verbunden durch 1,9 m Kabel
• Zubehör: Transportkoffer
• Masse: 4,300 kg
• Entwurf gemäß IEC 61243-2
