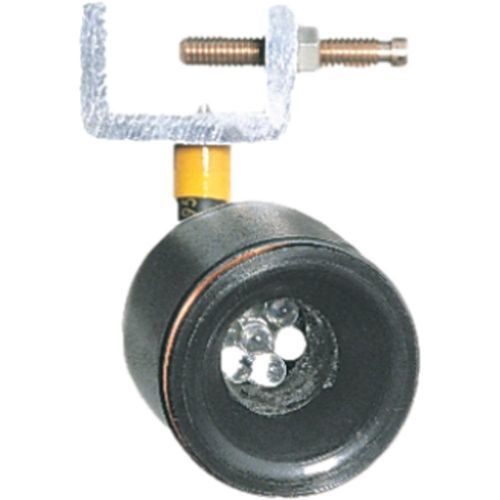

Photoelektrischer Spannungssensor CL-40010

optoelektronischMittelspannungkontaktlos

Produktübersicht
Permanenter Spannungsanzeiger für den Innenbereich. Einpoliges Design mit Lichtanzeige durch 7 LEDs; Gehäuseaußendurchmesser 40 mm, Gesamtlänge 110 mm, Spannungsbereich 5–75 kV.

Anwendung

• Permanenter, beleuchteter Spannungsanzeiger zur Erkennung von spannungsführenden Leitern in Mittel-/Hochspannungsanlagen im Innenbereich.

Eigenschaften

• Einpoliger Anzeiger für Spannungsbereich 5 bis 75 kV.
• Gehäuse auf gelenkiger Stange montiert zur Einstellung der LED-Orientierung.
• Montagehalter kompatibel mit runden Leitern Ø 5 bis 20 mm und Flachmaterial Dicke 1 bis 20 mm.
• Lichtanzeige durch 7 LEDs für klare Sichtbarkeit.
• Gehäuseaußendurchmesser: 40 mm; Gesamtabmessungen: ø 40 × L110 mm; Gewicht: 0,23 kg.

Zusammensetzung

• Verpackt zu 3 Stück in Karton.

Technische Tabelle
Referenz | Abmessungen (mm) | Gewicht (kg) | Spannung
CL-40010 | ø 40 x L.110 | 0,23 | 5 - 75 kV

Technische Daten / Spezifikationen

• Modell: CL-40010
• Typ: Permanenter Spannungsanzeiger (einpolig)
• Spannungsbereich: 5 - 75 kV
• Gehäuseaußendurchmesser: 40 mm
• Gesamtabmessungen: ø 40 x L.110 mm
• Gewicht: 0,23 kg
• Lichtanzeige: 7 LEDs
• Gehäuseorientierung: Gelenkstab zur Einstellung der LED-Ausrichtung
• Montagekompatibilität: Runde Leiter Ø 5 bis 20 mm; Flachmaterial Dicke 1 bis 20 mm
• Verpackung: 3 Einheiten pro Karton
