Infrarot-Inspektionsfenster

thermographisch

Standard-Sichtöffnungen und Sichtfenster
Für Öfen bis 700°C stehen mehrere Standardoptionen für Sichtöffnungen und Sichtfenster zur Verfügung. Bei nicht gasdichten Öfen können Kabeldurchführungen mit 6, 36 oder 48 mm Durchmesser in der Seitenwand angebracht und Fenster in der Ofentür installiert werden, sofern anwendbar. Für die meisten Standard-Kammeröfen bis 1800°C sind Sichtöffnungen an der Rückwand oder im Ofendach auf Anfrage erhältlich.

Quarzglasfenster bis 1100°C
Quarzglasfenster können auf Anfrage für Rohröfen und andere geeignete Ofentypen bis 1100°C geliefert werden und bieten optischen Zugang in hochtemperierten Bereichen.

Thermoelement- und Sichtöffnungen
Bei den meisten Kammeröfen bis 1800°C können Sichtöffnungen in den Ofentüren montiert werden, je nach Größe mit oder ohne Quarzfenster. Thermoelemente können auch durch die Rückwand vieler Kammeröfen geführt werden; Kalibrieröffnungen sind ebenfalls erhältlich.

Gleitende Thermoelemente bis 1500°C
Das gleitende Thermoelement ist eine Standardoption für pyrometerkontrollierte Vakuumkammeröfen. Es befindet sich in der Heißzone, um die Temperatur bis 1500°C genau zu regeln und wird oberhalb von 1500°C automatisch zurückgezogen, sodass das Pyrometer die Temperaturmessung übernimmt.

Pyrometer bis 3000°C
Pyrometer werden bei Vakuumkammeröfen über 2200°C standardmäßig zur Temperaturregelung eingesetzt. Für andere Ofentypen können Pyrometer auf Anfrage nachgerüstet werden, um die berührungslose Messfähigkeit bis 3000°C zu erweitern.

Beispiele

• Maßgefertigter geteilter Zugprüfofen mit Quarzfenster bis 1100°C

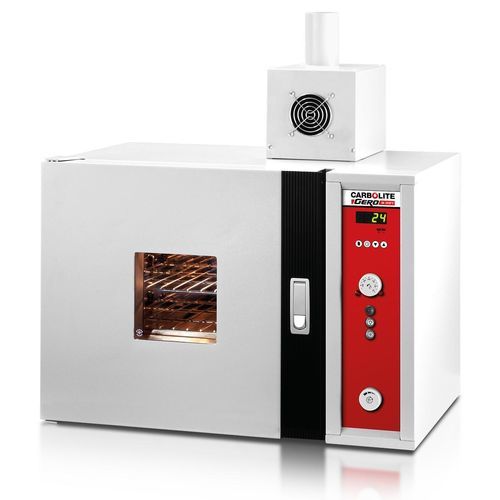

• Standardofen PN 30 bis 300°C mit optionalem Abluftventilator, Sichtfenster und Innenbeleuchtung
• Sichtöffnung in der Mitte der Vertikallift-Tür eines HTF 17/25-Ofens bei 1700°C
• CAF G5-Ofen zum Testen der Ascheschmelzbarkeit bis 1600°C, ausgestattet mit Digitalkamera für automatisierte Bildaufzeichnung
• Gleitendes Thermoelement für genaue Regelung unter 1500°C, wenn ein Pyrometer die Hochtemperaturmessung übernimmt
• Pyrometer zur Temperaturregelung bis 3000°C in Vakuumkammeröfen

Technische Spezifikationen / Merkmale

• Standard-Sichtöffnungen/-fenster für Öfen bis 700°C verfügbar
• Kabeldurchführungen für nicht gasdichte Öfen: Durchmesser 6 mm, 36 mm oder 48 mm (Seitenwand)
• Fenster können in Ofentüren eingebaut werden, sofern anwendbar
• Sichtöffnungen für Standard-Kammeröfen auf Rückwand oder Dach auf Anfrage; geeignet für Öfen bis 1800°C
• Quarzglasfenster für Rohröfen bis 1100°C verfügbar
• Thermoelemente können durch die Rückwand von Kammeröfen geführt werden; Kalibrieröffnungen erhältlich
• Option gleitendes Thermoelement für pyrometerkontrollierte Vakuumkammeröfen: genaue Regelung bis 1500°C; Rückzug über 1500°C zugunsten der Pyrometermessung
• Pyrometer für Vakuumkammeröfen über 2200°C; Pyrometer auf Anfrage für andere Öfen (Messbereich bis 3000°C)
• Beispielhafte Spezialöfen: PN 30 bis 300°C (optionaler Abluftventilator und Innenbeleuchtung), HTF 17/25 (1700°C), CAF G5 (Ascheschmelzprüfung bis 1600°C) mit Bildgebungsoptionen
• Alle Optionen sind in der Regel auf Anfrage verfügbar und können vom Ofentyp, der Größe und der Gasdichtigkeit abhängen
