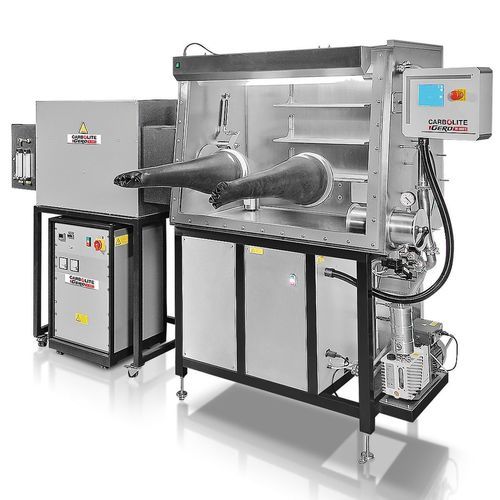

Handschuhbox unter kontrollierter Atmosphäre

vollautomatisch

Übersicht
Carbolite bietet kundenspezifische Glovebox-Systeme zur Integration mit Rohröfen (bis 1800°C) und Kammeröfen (bis 3000°C). Die Einheiten werden an die Prozessanforderungen des Kunden angepasst und können für inerte oder kontrollierte reaktive Atmosphären ausgelegt werden.

Steuerung und Automatisierung
Alle Systeme sind in manueller, halbautomatischer oder vollautomatischer PLC-gesteuerter Ausführung erhältlich. Optionen umfassen Massendurchflussregler für eine präzise Gaszufuhr und Prozesswiederholbarkeit.

Gasatmosphäre und Sicherheit
Die Steuerung inerten Gases ist serienmäßig enthalten. Übliche Inertgase sind Stickstoff oder Argon bei leichter Überdruckhaltung zum Schutz der Proben vor Oxidation. Umfassende Sicherheitspakete sind für reaktive Gase wie H2, CO, CO2, H2S, H2O, CH4 und Ethen verfügbar.

Vakuumoptionen
Für Anwendungen mit Vakuum können Turbopumpen für Hochvakuum nachgerüstet werden: verfügbar bei Integration mit Rohröfen bis 1450°C und mit Kammeröfen bis 2200°C.

Glovebox-Konfiguration
Größe der Glovebox, Anzahl und Größe der Luftschleusen sowie Anzahl der Handschuhe werden nach Kundenanforderungen ausgelegt. Die erreichbaren Atmosphären und Drücke sind durch gängige Bauweisen von Gloveboxen begrenzt. Betrieb mit Unterdruck zum Personenschutz ist auf Wunsch möglich.

Beladungskonzepte

• Horizontale Beladung der Ofenkammer durch die Seiten- oder Rückwand der Glovebox.
• Vertikale Beladung mit dem Ofen über der Glovebox; ein automatisierter Transfermechanismus bringt die Probe in die Glovebox.

Beispiele / Typische Installationen
Typische Installationen umfassen frontbeladene Kammeröfen integriert in Gloveboxen, frontbeladene Rohröfen mit integrierten Gloveboxen (geheizte Längen und Rohrdurchmesser projektabhängig definiert), Detailansichten von Beladungsmechanismen und Luftschleusen, gekoppelte Öfen in Gloveboxen für anspruchsvolle Industrien und hohe vertikale Rohröfen mit geteilter Ausführung integriert in Gloveboxen für lange beheizte Längen in mehreren Zonen.

Technische Daten

• Temperaturbereiche: Rohröfen bis 1800°C; Kammeröfen bis 3000°C.
• Steuerungsoptionen: manuell, halbautomatisch, vollständig automatisierter PLC-Betrieb mit Massendurchflussreglern.
• Inertgasregelung inklusive; typische Inertgase: Stickstoff oder Argon (leichter Überdruck).
• Sicherheitspakete für reaktive Gase verfügbar: H2, CO, CO2, H2S, H2O, CH4, Ethen.
• Vakuumfähigkeit: Turbopumpen für Hochvakuum für Rohröfen bis 1450°C und Kammeröfen bis 2200°C.
• Glovebox-Anpassung: konfigurierbare Größe, Anzahl/Größe der Luftschleusen, Anzahl der Handschuhe.
• Beladungskonzepte: horizontale Beladung durch Seiten-/Rückwand; vertikale Beladung mit Ofen über der Glovebox und automatischem Probentransfer.
• Systemintegration: kompatibel mit Rohr- und Kammerofentypen sowie verschiedenen Steuerungs-/Automatisierungsoptionen.
