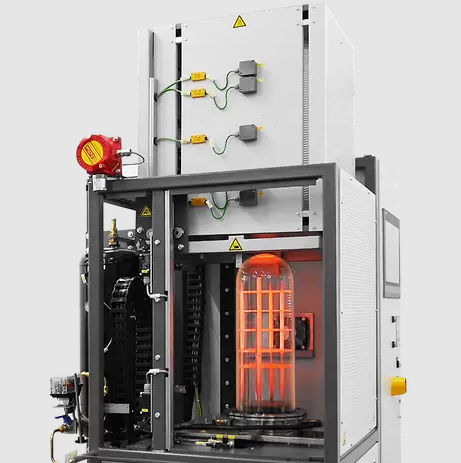

Vakuum-Lötanlage

automatisiertMehrzonen

Übersicht
Die Auslegung eines Ofens mit herausragender Temperaturgleichmäßigkeit erfordert gezielte Berechnungen, Simulationen und fundiertes Engineering. Carbolite bringt jahrzehntelange Erfahrung in Wärmeanwendungen in Standard- und kundenspezifische Öfen ein und legt den Fokus auf Geometrie-Symmetrie, Strömungsführung und Isolationsauswahl, um eine gleichmäßige Temperaturverteilung im Arbeitsraum zu erreichen.

Retorten
Eine geschlossene Retorte umschließt das Prüfstück vollständig, ermöglicht den Betrieb unter veränderten Atmosphären und verbessert die Temperaturgleichmäßigkeit. Retorten können mit Gasanschlüssen für Debinding und andere Atmosphärenprozesse ausgestattet werden.

Mehrzonen-Design
Mehrzonen-Rohröfen kompensieren den Temperaturabfall an den Rohrenden. Konfigurationen wie 3-Zonen- und 8-Zonen-Regelung sind verfügbar, um die axiale Gleichmäßigkeit über lange Beheizungsstrecken zu optimieren.

Intelligentes Design
Eine hochsymmetrische Gefäßgeometrie, die Anordnung der Heizelemente und die Strömungsführung sind entscheidend für eine gleichmäßige Wärmeverteilung. Bei Gasströmung reduzieren Vorheizung und ein dediziertes Belüftungs-/Leitsystem thermische Gradienten, insbesondere im Niedertemperaturbereich.

Strahlungsschutz & Hochwertige Isolierung
Metallische Strahlungsschilde reflektieren die Wärme nach innen und schützen wassergekühlte Behälter; Schilde, Behälter und Heizelemente müssen symmetrisch ausgeführt sein, um optimale Gleichmäßigkeit zu erzielen. Materialien mit geringer Wärmeleitfähigkeit wie Graphitfilz und Keramikfaser werden hinsichtlich Dicke und Güte entsprechend der maximalen Betriebstemperatur ausgewählt.

Beispiele

• Der Standard V-L 180-300/10 Löt- und Hartlötofen: geeignet zur Erzielung sehr niedriger Betriebsdrücke bei ausgezeichneter Temperaturgleichmäßigkeit
• Kundenspezifischer dreizonen-gespaltener Rohrofen FZS 13/100/4500: 4500 mm beheizte Länge, automatischer Öffnungsmechanismus und APM-Arbeitsrohr
• Kundenspezifischer Industrie-Top-Hat-Ofen mit Mehrzonen-Temperaturregelung
• Vakuumkammerofen HTK GR 80/22 automatisch mit optionaler Türheizung zur Verbesserung der Gleichmäßigkeit

Technische Spezifikationen

• Mehrzonen-Optionen: Rohröfen mit 3 Zonen und 8 Zonen
• Geschlossene Retorten für den Betrieb unter veränderten Atmosphären; Retorten können Gasanschluss für Debinding enthalten
• Gasvorwärmung und dedizierte Belüftungs-/Leitsysteme zur Verbesserung der Gleichmäßigkeit bei niedrigen Temperaturen
• Hochsymmetrisches Design von Behälter, Heizelementen und Strahlungsschildern zur Optimierung der Temperaturverteilung
• Metallische Strahlungsschilde, um Wärme nach innen zu reflektieren; geeignet für wassergekühlte Behälterkonstruktionen
• Isolationsmaterialien: Graphitfilz und Keramikfaser; Dicke und Güte entsprechend der maximalen Betriebstemperatur
• Optionale Ausstattung: Türheizung für Vakuumkammeröfen zur Verbesserung der Gleichmäßigkeit
• Beispiel-Referenzen: V-L 180-300/10, FZS 13/100/4500, HTK GR 80/22
