Kühlmittelsysteme

Übersicht
Es werden mehrere Möglichkeiten beschrieben, eine Probe in einem Ofen oder Wärmeschrank schnell abzukühlen. Generell wird für die meisten Öfen und Wärmeschränke von einem schnellen Temperaturwechsel abgeraten, da Spannungen in den Materialien entstehen können. Wenn der Prozess jedoch Schnellkühlung erfordert, kann Carbolite dies berücksichtigen und bietet für einige Standard- und kundenspezifische Produkte entsprechende Optionen an.

Methoden der Schnellkühlung

• Bewegen der Probe in einen kühlen Bereich (z. B. Absenken in eine kühlere Zone oder Umgebungsluft).
• Abnehmbare bzw. bewegliche Isolierplatten (manuell oder automatisch), um die Wärmeabschirmung schnell zu reduzieren.
• Einblasen von Umgebungsluft direkt in den Ofen- oder Wärmeschrankraum.
• Blasen von Umgebungsluft um geschlossene Schutzgasretorten, damit die Atmosphäre im Inneren nicht beeinflusst wird.
• Kreislaufführung der Schutzgasatmosphäre durch einen wassergekühlten Wärmetauscher.

Bewegen der Probe in einen kühlen Bereich
Die erwärmte Probe kann z. B. aus der heißen Kammer in die Umgebungsluft entfernt oder in eine kühlere Zone einer metallischen Retorte mit kontrollierter Atmosphäre verschoben werden. Beispiel: Im BLF Bottomloader kann die Probe in die kühlere Umgebung abgesenkt werden; es gibt Schutzgitter und optionalen Strahlungsschutz. Für LHT-Vakuum-Kammeröfen ist optional ein automatischer Absenkmechanismus in eine wassergekühlte Schutzgas-Kammer möglich, kombiniert mit starkem Schutzgasstrom für extrem schnelle Abkühlung.

Abnehmbare Isolierplatten

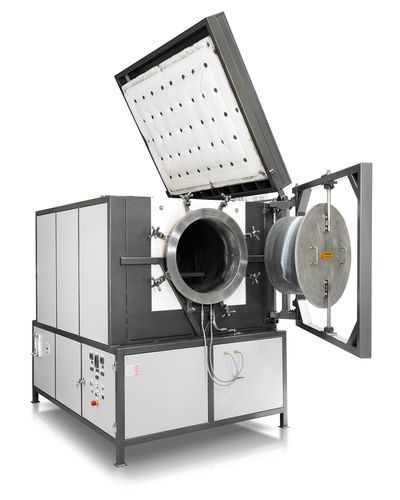

In Wärmeschränken oder Kammeröfen kann durch Öffnen der Tür oder durch automatisch anhebende Isolierplatten (z. B. V-L-Lötofens) eine schnellere Kühlung erreicht werden. Bei GLO-Öfen kann als Option die Anordnung der Heizelemente in zwei Halbschalen vorgesehen werden, die sich zum schnellen Abkühlen automatisch auseinander bewegen (führt allerdings zu reduzierter Lebensdauer der Heizelemente).

Einblasen von Umgebungsluft in den Ofen oder Wärmeschrank
Bei größeren Industrieöfen (HT- und LGP-Reihen) kann kühlere Umgebungsluft direkt in die Ofenkammer eingeblasen werden; nach dem Abkühlen entweicht die Luft über automatische Klappen an der Oberseite der Kammer.

Blasen von Umgebungsluft um die Schutzgasretorte
Diese Methode ermöglicht Kühlung bei gleichzeitigem Erhalt der Atmosphäre an der Probe. Die Luft wird um die geschlossene Retorte geleitet, sodass die Innenatmosphäre nicht beeinflusst wird. Standardbeispiel: V-L Lötofen mit Gebläse, das Umgebungsluft auf die Retorte bläst; Option für GLO-Vakuum-Kammeröfen über 40 L, wobei automatische Klappen das Entweichen regeln. Bei normalen Wärmebehandlungen bleiben diese Klappen geschlossen, um Schornsteineffekte zu vermeiden.

Kreislaufführung der Schutzgasatmosphäre durch einen wassergekühlten Wärmetauscher
Option verfügbar z. B. für HTK-Vakuum-Kammeröfen > 25 L: Gas wird aus dem Ofen in einen Wärmetauscher geleitet, abgekühlt und anschließend wieder in die Retorte zurückgeführt. Für diese Lösung ist eine Wälzkolbenpumpe erforderlich, um das Gas durch den Wärmetauscher zu leiten. Vorteile: geringerer Gasverbrauch und reduzierte Prozesskosten; typische Reduktion der Abkühlzeit eines leeren Ofens um Faktor ca. 2. Nachteil: verkürzte Lebensdauer empfindlicher Heizelemente und Isolierung.

Beispiele kundenspezifischer Lösungen

• BLF Bottomloader: Absenken der Probe in kühlere Umgebungsluft, optionale Strahlungsabschirmung, Inertgas-Optionen.
• LHT / LHTM Vakuum-Kammeröfen: Automatischer Absenkmechanismus in eine wassergekühlte Kammer mit Inertgasstrahlern; Beispielangabe: Abkühlung der Ladung von 1600 °C auf unter 800 °C in weniger als 80 Sekunden unter Inertgasatmosphäre (bei spezifischer Ausführung).
• V-L / V-L-Löt- und Hartlötofen: Hebefunktion, die die Retorte abkühlt, während die Röhrenofen darüber heiß bleibt.
• GLO-Vakuum-Kammeröfen: Geteilte Heizelemente, die sich auseinander bewegen können, sowie Optionen für Wasserstoffbetrieb und automatisierte Bewegung zwischen heißem Ofen und Kaltladebereich.
• ACT Luftgekühlte Kalibrierrohrofenkonfigurationen mit doppeltem Arbeitsrohr zur gezielten Einleitung kühler Luft in den Spalt.

Hinweise
Die Schnellkühloptionen wirken sich oftmals negativ auf die Lebensdauer von Heizelementen und Isolierung aus. Die Auslegung erfolgt pro Anwendung; zur Nutzung mancher Optionen sind zusätzliche Komponenten (z. B. Wälzkolbenpumpe, wassergekühlter Wärmetauscher, leistungsfähige Gebläse, spezielle Retorten, automatisierte Mechanik) erforderlich.

Charakteristika / Spezifikationen technische

• Verfügbare Schnellkühlmethoden: physisches Verlegen der Probe, abnehmbare Isolierplatten, Umgebungsluft-Einblasung, Luftumlenkung um Schutzgasretorte, Kreislaufführung des Schutzgases durch wassergekühlten Wärmetauscher.
• Geeignete Ofentypen: Bottomloader (BLF), LHT / LHTM Vakuum-Kammeröfen, V-L Lötofens, GLO Vakuum-Kammeröfen, HT- und LGP-Industrieöfen, HTK-Vakuum-Kammeröfen (Optionen ab bestimmten Volumina).
• Volumen-/Temperatur-Hinweise: GLO-Vakuum-Kammeröfen mit Volumen > 40 L für Retorten-Luftkühloption; HTK-Vakuum-Kammeröfen mit Volumen > 25 L für gasgekühlte Wärmetauscherkreisläufe; LHTM Ausführungen bis 1600 °C mit schneller Abkühlung (Beispiel 1600 °C → <800 °C in <80 s in einer spezifischen Konfiguration).
• Benötigte Zusatztechnik: Wälzkolbenpumpe für Gaskreislauf, wassergekühlte Wärmetauscher, Gebläse, automatische Klappen, automatisierte Hebe-/Absenkmechanismen, optional Strahlungsschutz.
• Prozessauswirkungen: Reduktion des Gasverbrauchs möglich; Abkühlzeit eines leeren Ofens kann typischerweise um Faktor ~2 reduziert werden; Lebensdauer von Heizelementen und Isolierung kann durch Schnellkühloptionen reduziert werden.
• Sicherheitsmaßnahmen: Schutzzäune für Bediener bei Absenken heißer Proben; bei Nutzung von Wasserstoff entsprechende Auslegung (z. B. spezielle Dichtungen und Sicherheitskonzepte).
