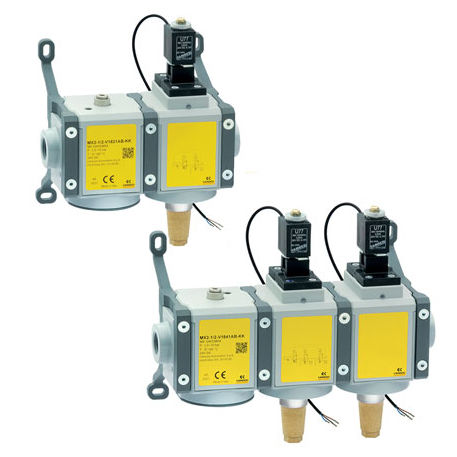

Luftsicherheitsventil MX SAFEMAX

GvorgesteuertInline

Übersicht
In dieser Konfiguration wurde zusätzlich zu den Eigenschaften der Versionen mit nur Magnetventilen die Soft-Start-Funktion integriert, die eine stufenweise Einführung des Drucks in das System ermöglicht. Durch die Positionierung stromaufwärts der Magnetventile kann auch im Fehlerfall stets der maximale Ablassdurchsatz aufrechterhalten werden. Dank interner Konstruktionslösungen war es möglich, Design und Abmessungen des Standardprodukts beizubehalten; es sind keine zusätzlichen Anschlussplatten erforderlich. Hinweis: Das Sicherheitsventil allein reicht nicht aus, um die Sicherheitsfunktion zu gewährleisten. Seine Aktivierung erfordert den Einsatz einer Überwachungsbaugruppe.

Die Maschinenrichtlinie (MD) 2006/42/EG legt die Sicherheitsanforderungen fest, die eine Maschine erfüllen muss, um die Gesundheit von Personen während der Nutzung zu schützen. Magnetventile der Serie MX SAFEMAX entsprechen der ISO 13849-1 hinsichtlich des sicheren Designs von Steuerungssystemen, die Sicherheitsfunktionen ausführen.

Wesentliche Merkmale

• Entsprechend der Maschinenrichtlinie 2006/42/CE
• Einfache Integration mit FRL-Einheiten der Serie MX
• Verschiedene Lösungen bis Performance Level E
• Integriertes Softstart-Ventil
• Keine Anschlussplatte erforderlich
• Sistema libraries

Anschlüsse
G1/2

Technische Merkmale / Spezifikationen

• Konstruktion: Modular, kompakt, spool-type
• Anschlüsse: G1/2
• Montage: In-line, Wandmontage (mittels Schellen)
• Betriebstemperatur [°C]: -5 ÷ +60 °C
• Betriebsdruck: Mit internem Servopiloten: 3,5 bar ÷ 10 bar
  Mit externem Servopiloten: 0,5 bar ÷ 10 bar (Pilot 3,5 bar ÷ 10 bar, größer oder gleich Betriebsdruck P)
• Durchfluss: Einzelversion: 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (Freier Durchfluss); Doppelversion: 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (Freier Durchfluss)
• Medium: Gefilterte Luft Klasse [7:4:4] gemäß ISO 8573-1. Bei Verwendung von geschmierter Luft empfohlenes Öl ISOVG32 und Schmierung niemals unterbrechen
• Spuleneigenschaften:
  Anschluss: DIN EN 175 301-803-B
  Spannung: 24V DC (±10%) 3,1W (ED 100%)
• Sensor-Eigenschaften:
  Anschluss: Mit Leitungen, M8
  Ausgangsspannung: 10-28V DC
  Betrieb: Magnetoresistiv
  Kontakt: N.O. PNP, ON-Signal bei Magnetventil in NC-Position
  Max. Strom: EX-Version: 200 mA 0,65 W; UL-Version: 100 mA 3 W; CE-Version: 200 mA 5,5 W
• Konformität mit EN ISO 13849-1:
  Erreichbares Performance Level (PL): Einzelversion: Kategorie 2, PLd; Doppelversion: Kategorie 4, PLe
  B10d: 2.000.000 Zyklen
