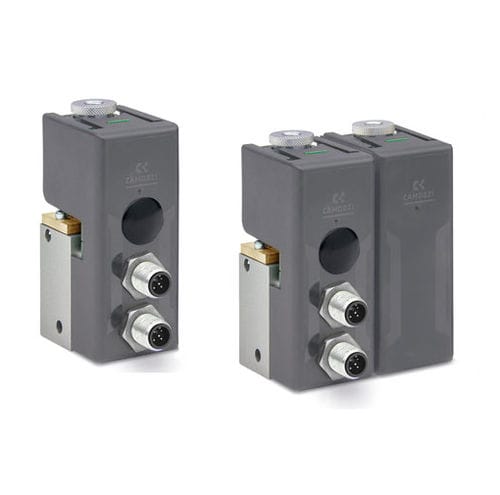

Proportionaler Durchflussregler OF series

Closed-Loopfür GasSauerstoff

Übersicht
Der Open-Frame-Proportionalregler (Series OF) ist ein modulares System zur proportionalen Regelung von Druck, Durchfluss und Position. Das System besteht aus zwei Basismodulen: Head und Expansion. Der Open-Frame-Regler kann so konfiguriert werden, dass schlüsselfertige Lösungen bereitgestellt werden, wodurch Montagezeiten und Systemkomplexität reduziert werden. Die verschiedenen Head- und Expansion-Module lassen sich kombinieren und über einfache serielle Kommunikation ansteuern. Die Plattform bietet geschlossenen Regelkreis (Closed-Loop) für Durchfluss, Druck und Position und ist geeignet für Industry-4.0-Anwendungen.

Hauptmerkmale

• Geschlossener Regelkreis für Durchfluss
• Kompatibel für den Einsatz mit Sauerstoff (spezifische Reinheitsstufen-Optionen)
• Bestehend aus zwei Basismodulen:
  • Head
  • Expansion
• Individuelle, schlüsselfertige Lösungen
• Schnittstellen: Analog, CANopen oder IO-Link

Anwendungen
Typische Anwendungen umfassen das Mischen verschiedener Gase und das Steuern unterschiedlicher Drücke in verschiedenen Maschinenteilen. Geeignete Branchen: Montage und Robotik, Automobilproduktion, Elektronik, Lebensmittelverarbeitung und -verpackung, Life Science, Werkzeugmaschinen & Fertigungssysteme, Papier & Druck, Kunststoff & Gummi, Textil, Holzverarbeitung, Glasindustrie und mehr.

Produktdetails
Konstruktion: Modular, kompakt, direkt gesteuert
Anzahl der Wege: 2/2-Wege; 3/3-Wege; Parallel
Durchfluss: Max. 90 Nl/min
Medium: Druckluft, inerte Gase und Sauerstoff. Filtration nach ISO 8573-1 Klasse [7:4:4]
Versorgungsdruck [bar]: -1 ÷ 10 bar
Betriebsdruck: -1 ÷ 10 bar
Anschlüsse: G1/8
Materialien: Dichtungen: FKM
Montageposition: Beliebige Position
Analoger Eingang: 0-10 V oder 4-20 mA
Analoger Ausgang: 0-10 V
Versorgungsspannung, aufgenommener Strom: 24 VDC 0.3A oder 12 VDC 0.6A (Head oder Expansion Module)
BUS-Schnittstelle: CANopen CiA 301; IO-Link (Verbindungstyp portclass B)
Schutzart: IP20
Hysterese: Druckregelversion ≤ 3%FS; Durchflussregelversion ≤ 2%FS
Wiederholgenauigkeit [% FS]: Druckregelversion ≤ 1%FS für Drücke < 1 Bar ≤ 2%FS; Durchflussregelversion ≤ 2%FS
Auflösung: Durchflussregelversion ≤ 2%FS
Linearität: Druckregelversion ≤ 2%FS; Durchflussregelversion ≤ 5%FS
Umgebungstemperatur (min und max °C): 0 ÷ 60°C (Niedertemperatur auf Anfrage)
Gewicht: 300 g pro Modul

Technische Daten

• Konstruktion: Modular, kompakt, direkt gesteuert
• Anzahl der Wege: 2/2-Wege; 3/3-Wege; Parallel
• Max. Durchfluss: 90 Nl/min
• Medienverträglichkeit: Druckluft, inerte Gase und Sauerstoff (ISO 8573-1 Klasse 7:4:4)
• Versorgungs- / Betriebsdruck: -1 bis 10 bar
• Anschlüsse: G1/8
• Dichtungen: FKM
• Montage: Beliebige Position
• Analoger Eingang: 0-10 V oder 4-20 mA
• Analoger Ausgang: 0-10 V
• Versorgungsspannung / Strom: 24 VDC 0.3A oder 12 VDC 0.6A (Head oder Expansion)
• BUS-Schnittstellen: CANopen CiA 301; IO-Link (portclass B)
• Schutz: IP20
• Hysterese / Wiederholgenauigkeit / Auflösung / Linearität: wie oben angegeben
• Betriebstemperatur: 0 ÷ 60 °C (Niedertemperatur auf Anfrage)
• Gewicht: 300 g (Einzelmodul)
