Pneumatisches Ventil-Terminal D1

Schieber3/2-Wege2/2

Übersicht

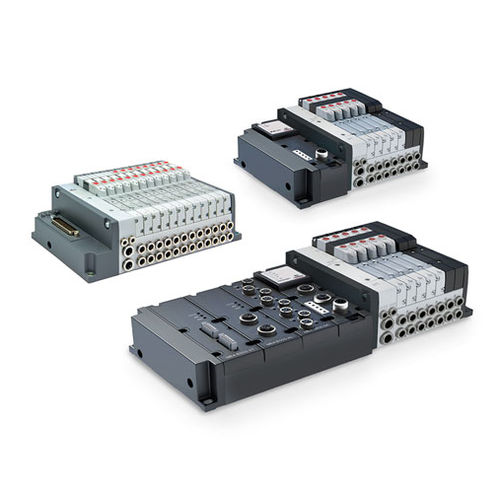

Kompakte Ventilinseln, Baugröße 1, mit Multipol- und Fieldbus-Schnittstellen. Entwickelt für pneumatische und elektrische Funktionen bei begrenztem Einbauraum. Fieldbus-Versionen unterstützen PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT und IO-Link. Multipol-Sub-D-Anschluss in 25 oder 44 Polen verfügbar. Unterstützte Ventilfunktionen: verschiedene Kombinationen 2x2/2, 2x3/2, 5/2 und 5/3 (CC, CO, CP).

Hauptmerkmale

• Ventilgröße: 10,5 mm
• Kompakte Bauform für beengte Einbausituationen
• Einzelmodulare Subbasen aus Technopolymer
• Hohe elektrische und pneumatische Erweiterbarkeit
• Flexible Verbindung und Austausch von I/O-Modulen
• COILVISION-Technologie zur Überwachung der Spulenleistung
• Gleiche Subbase für monostabile und bistabile Ventile
• Möglichkeit zur Übertragung von Betriebsdaten per WLAN
• Blinkende LEDs zur Anzeige verschiedener Betriebsstörungen
• Erhältlich mit pneumatischen Anschlusskartuschen für Zoll-Rohre
• Optionale ATEX-Konformität für Ex-Bereiche

Produktbeschreibung
Die Serie D Ventilinseln bietet eine modulare Lösung, wenn pneumatische und elektrische Funktionen auf engem Raum integriert werden müssen. Unterschiedliche elektrische Anschlussmöglichkeiten ermöglichen Inseln mit hoher Ventilanzahl und getrennten Druckzonen. Die Fieldbus-Versionen verwalten digitale und analoge Ein-/Ausgänge und erlauben das Nachrüsten der Fieldbus-Abdeckung nach der Montage, sodass der Inselcode ohne Kommunikationsabdeckung konfiguriert werden kann.

Der pneumatische Bereich kann mit freien elektrischen Modulen bestückt werden, um E/A-Konfigurationen nachträglich zu ändern, ohne die Insel von der Maschine zu demontieren. Kleine Abmessungen, hohe Durchflussraten, einzelne pneumatische und elektrische Subbasen, ein einfaches Subbase-Verbindungssystem sowie konstante Diagnose- und Überwachungsfunktionen (einschließlich Spulenüberwachung) machen die Serie D für anspruchsvolle industrielle Anwendungen geeignet. Die Elektronik in der Subbase sowie in Sub-D- und Multi-Serial-Verbindungsmodulen überwacht kontinuierlich die Spuleneffizienz. Abweichungen von den Idealbedingungen (erhöhter Stromverbrauch, Veränderungen der Ansprechzeiten, Temperaturanstieg) werden durch unterschiedliche LED-Blinkmuster am Ventil und durch ein elektrisches Alarm-Signal an die SPS über das Sub-D-Kabel oder direkt über das Kommunikationsprotokoll bei Verwendung des Multi-Serial-Moduls gemeldet.

Fieldbus / Multipol Zusammenfassung
Fieldbus: kompatibel mit PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT und IO-Link. Multipol: Sub-D-Stecker mit 25 oder 44 Pins. Unterstützte Ventilfunktionen: 5/2 (mono- und bistabil), 5/3 (CC, CO, CP) sowie mehrere 2x3/2- und 2x2/2-Kombinationen.

Technische Daten

• Pneumatik — Ventilaufbau: Spool mit Dichtungen
• Pneumatik — Ventilfunktionen: 5/2 monostabil und bistabil; 5/3 CC, CO, CP; 2x3/2 NC; 2x3/2 NO; 1x3/2 NC + 1x3/2 NO; 2x2/2 NC; 2x2/2 NO; 1x2/2 NC + 1x2/2 NO
• Pneumatik — Werkstoffe: Spool: AL; Spool-Dichtungen: HNBR; Weitere Dichtungen: NBR; Gehäuse: AL; Endkappen: Polymer; Subbase Größe 1: Polymer
• Pneumatik — Anschlüsse: Schlauch Ø4 - Ø6 / Schlauch Ø5/32" - Ø1/4"; Versorgung 1: Schlauch Ø8 - 5/16"; Versorgung 12/14: Schlauch Ø4 - 5/32"; Abluft 3 und 5: Schlauch Ø8 - 5/16"; Abluft 82/84: Schlauch Ø4 - 5/32"
• Pneumatik — Temperaturbereich: 0 ÷ 50°C
• Pneumatik — Luftqualität: Druckluft, gefiltert und nicht geschmiert Klasse [7:4:4] gemäß ISO 8573-1:2010. Bei Bedarf an Schmierung Öle bis 32 cSt verwenden und Version mit externer Servo-Pilot-Versorgung einsetzen. Servo-Pilot-Luftqualität: Klasse [7:4:4] (nicht schmieren).
• Pneumatik — Ventilgröße: 10,5 mm
• Pneumatik — Betriebsdruck: -0,9 ÷ 10 bar (-0,7 ÷ 10 bar für 2x3/2 und 2x2/2 Versionen)
• Pneumatik — Interner Pilotdruck: 3 ÷ 7 bar (siehe Pilotdruckdiagramm für 2x3/2 und 2x2/2)
• Pneumatik — Externer Pilotdruck: Siehe Diagramme
• Pneumatik — Durchfluss: 250 Nl/min
• Pneumatik — Montageposition: Beliebige Lage
• Pneumatik — Schutzart: IP65
• Elektrik — Versionen: Multipol; Multipol für ausschließlich monostabile Ventile
• Elektrik — Sub-D-Anschluss: 25 oder 44 Pins
• Elektrik — Max. Aufnahme (multipol): 0,8 A (Sub-D 25 Pins); 1,5 A (Sub-D 44 Pins)
• Elektrik — Versorgungsspannung: 24 V DC ±10%
• Elektrik — Max. Anzahl anzusteuernder Spulen (Beispiele): 22 Spulen auf 11 Ventilpositionen (Sub-D 25 Pins) bis 38 Spulen auf 19 Ventilpositionen (Sub-D 44 Pins); weitere Konfigurationen je nach Anschluss möglich
• Elektrik — Signalisierungs-LEDs: Multipol: grün = Netz vorhanden, rot = Anomalie. Ventil: gelb = Versorgung vorhanden, gelb blinkend = Betriebsfehler
• Fieldbus-Version — Allgemeine Daten: Siehe Abschnitt Multi-Serial-Module für Details
• Fieldbus-Version — Max. Aufnahme: 2,5 A
• Fieldbus-Version — Versorgungsspannung: 24 V DC ±10% Logikversorgung und 24 V DC ±10% Leistungsversorgung
• Fieldbus-Version — Max. Anzahl anzusteuernder Spulen: 128 Spulen auf 64 Ventilpositionen
• Fieldbus-Version — Max. digitale und analoge E/A: Max digitale Eingänge 128; Max analoge Eingänge 16; Max digitale Ausgänge 128; Max analoge Ausgänge 16
• IO-Link-Version — Max. Spulen: 64 Spulen auf 32 Ventilpositionen
• IO-Link-Version — Port-Typ: Klasse B
• Konformität und Zertifizierungen: REACH, RoHS; EMC; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (auf Anfrage für Multipol); UL
