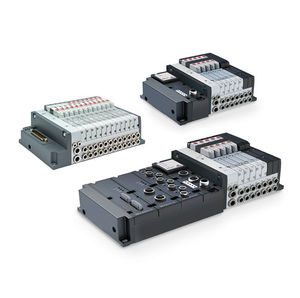

Pneumatisches Ventil-Terminal D VA

Schieber5/2-Wege3/2-Wege

Beschreibung
Camozzi hat eine neue Ventilserie entwickelt für Anwendungen mit begrenztem Einbauraum, in denen die Bedienelemente möglichst nahe am Aktuator platziert werden müssen. Ventile mit Gewinden am Gehäuse können einzeln verwendet oder auf einer Sub-Base/Leiste montiert werden, um Reinigung und Wartung zu erleichtern. Das Aluminiumgehäuse sorgt für zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.

Hauptmerkmale

• Für Einzeleinsatz oder Parallelmontage auf Ventilblock geeignet
• Pneumatische und elektrische (Magnetventil) Betätigung
• Durchfluss bis zu 2000 Nl/min
• Gehäuse aus Aluminium und Endkappen aus Technopolymer
• Für Einbau in engen Räumen konzipiert
• Elektrischer Anschluss auch mit M8-Steckverbinder möglich

Funktionelle Übersicht
Funktionen: 3/2; 2x3/2; 5/2; 5/3-Wege. Ausgänge am Gehäuse für Einzel- oder Blockmontage. Baugrößen: 10,5 mm, 16 mm, 25 mm.

Modelle / Typische Varianten

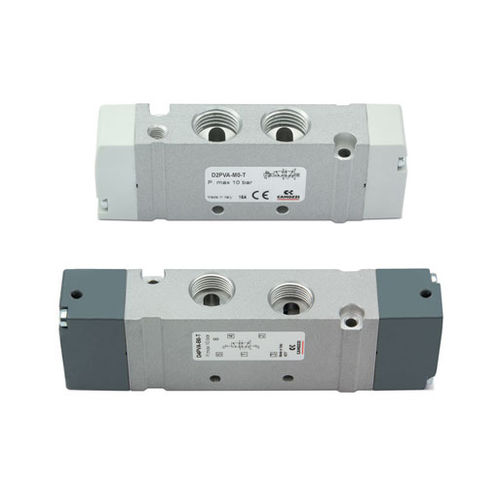

• Series D1-VA — Ventilblock mit Ausgängen am Gehäuse - Größe 10,5 (pneumatische und magnet/elektrische Varianten)
• Series D2-VA — Ventilblock mit Ausgängen am Gehäuse - Größe 16 (pneumatische und magnet/elektrische Varianten)
• Series D4-VA — Ventilblock mit Ausgängen am Gehäuse - Größe 25 (pneumatische und magnet/elektrische Varianten)
• Unterbaugruppen und Blockmodule verfügbar (Modul X, Modul Y, Blindplatten, verschiedene Steckverbinder und Fittings)

Downloads
Produktkatalog und Zertifizierungsdokumente sind als PDF-Dateien in den Produktressourcen verfügbar.

Technische Daten

• Ventilaufbau: Spool-Typ
• Ventilfunktionen: 3/2 NC/NO; 2x3/2 NC/NO/NC+NO; 5/2; 5/3 CC/CO/CP
• Materialien: Gehäuse, Spool, Basen = Aluminium; Endkappen = Technopolymer; Dichtungen = HNBR
• Anschlüsse: M7 - G1/4 - G3/8
• Betriebstemperatur: 0°C bis +50°C
• Medium: komprimierte, gefilterte und nicht geschmierte Luft, ISO 8573-1:2010 Klasse [7:4:4]; falls Schmierung erforderlich, Öle bis 32 cSt und die Version mit externem Servo-Piloten verwenden
• Elektrische Varianten: 24 V DC, Toleranz ±10%
• Leistungsaufnahme: 1 W
• Isolationsklasse: Klasse F
• Schutzart: IP65 mit EN 175301 C Stecker (Betätigung "3"), IP65 mit M8-Stecker (Betätigung "C"), IP40 mit Mikrostecker (Betätigung "E")
