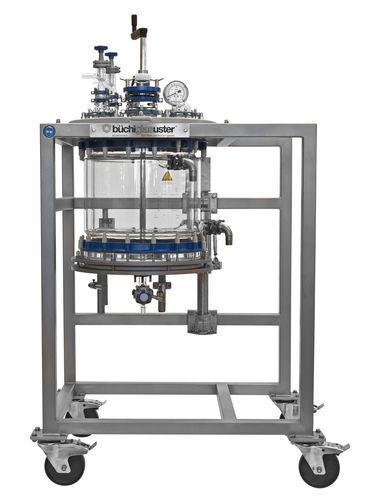

Flüssigkeits-Filtertrockner

für FeststoffeStoffVakuum

Kurzbeschreibung
Büchi Glas-Nutschenfilter für Pilotanlagen, Kilolabore und Scale-up-Labore. Mobile und stationäre Systeme mit Behältervolumen von 10 bis 300 L, ausgelegt für Feststoff-/Flüssigkeitstrennung, Filtration, Trocknung und nachgelagerte Aufreinigung in korrosiven Umgebungen und unter inerten Atmosphären.

Technische Daten (Tabelle)
Filtrationsgefäß: 10, 30, 50, 100, 140, 300 L
Betriebsdruck: Vollvakuum (-1,0 bar FV) bis +0,5 bar
Temperaturbereich: -60 °C bis +150 °C (Optionen bis 200 °C)
Filtergewebe: Maschenweite 8–115 µm
Materialien: Borosilikatglas 3.3, PTFE, PFA, ETFE

Typische Applikationen

• Filtration / Trennung
• Festphasen-Peptidsynthese (SPPS)
• Trocknung
• Chromatographie
• Aufreinigung
• Cannabis-Extraktion (Lösungsmittel-Extraktion)
• Kristallisation
• Cannabinoid-Extraktion
• Ionen-Austausch
• Aufreinigung von Cannabis-Extrakten
• Peptidsynthese
• Winterisierung von Extrakten

Über den Nutschenfilter
Büchi Nutschenfilter ermöglichen kontrollierte Feststoff-/Flüssigkeitstrennung unter Vakuum oder leichter Überdruckbeaufschlagung und können zur Abtrennung nach Synthese mit Reaktoren kombiniert werden. Das Gemisch wird in das Filtergefäß eingebracht; Feststoffe werden vom Filtergewebe zurückgehalten und bilden einen Filterkuchen, während das Filtrat über das Bodenventil abläuft. Die Filtrationszeit lässt sich durch Komprimieren oder Glätten des Filterkuchens mit dem höhenverstellbaren Rührer verkürzen. Die Entnahme des Kuchenmaterials erfolgt von oben nach Öffnen der Abdeckplatte und Absenken des Gefäßes mittels Hebevorrichtung; diese Vorrichtung ermöglicht auch den Zugang zum Filtergewebe für Reinigung oder Austausch. Inertmaterial-Varianten und verschlossene/Containment-Ausführungen erlauben die Verarbeitung unter inerten Atmosphären und die Kompatibilität mit zahlreichen Lösungsmitteln und Säuren. Reinraum- und High-Containment-Varianten sind für besonders anspruchsvolle Prozess- oder regulatorische Anforderungen erhältlich.

Standard-Paket

• Glas-Filtrationsgefäß
• ETFE-beschichtete Deckelplatte mit Anschlüssen für Zulauf der Suspension, Stickstoff etc.
• PTFE-Bodenplatte mit Filtergewebe
• Mobiles Edelstahlgestell mit Hebe-/Senkvorrichtung
• Hohe Korrosionsbeständigkeit
• FDA-konforme Komponenten
• cGMP-tauglich
• Vollständige Dokumentation

Standardoptionen

• Manueller Rührer in Edelstahl, Hastelloy oder mit inerter Beschichtung
• ATEX-konformes Rührwerk mit einstellbarer Drehzahl
• CIP-fähige Ausführung
• Heizmantel zum Trocknen
• IQ / OQ / PQ

Eigenschaften / Technische Spezifikationen

• Gefäßgrößen: 10, 30, 50, 100, 140, 300 L
• Druckbereich: Vollvakuum (-1,0 bar FV) bis +0,5 bar
• Temperaturbereich: -60 °C bis +150 °C (bis +200 °C je nach Ausführung)
• Filtergewebe: Maschenweite 8–115 µm
• Materialien: Borosilikatglas 3.3, PTFE, PFA, ETFE-Beschichtungen
• Mobiles Edelstahlgestell mit Hebevorrichtung zur Handhabung von Gefäß und Bodenplatte
