Filtertrockner für Kohlenwasserstoffe FR series

Flüssigkeitfür Feststoffefür Reinraum

Produktübersicht

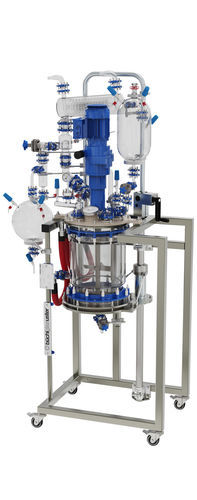

Filterreaktoren kombinieren einen Rührreaktor und einen integrierten Nutschenfilter in einer Einheit, ausgelegt für Pilotanlagen und Kilolabs. Reaktionsvolumen: 10 L, 30 L und 50 L. Modulare Glasobersektion (GUS) und austauschbare Boden-/Deckeloptionen zur Anpassung an Prozessanforderungen. Schlüsselfertige Systeme mit vakuumdichter büchiflex‑Glasverrohrung und PFA‑beschichteten benetzten Teilen. Zertifiziert nach ATEX, CE und cGMP.

Kernmerkmale

• Integrierter Nutschenfilter mit Ausschwenkmechanismus zur Kuchenentnahme
• Mehrstufiger, PFA‑beschichteter Rührer und trockenlaufende Gleitringdichtung
• Manuelle 2‑stufige Absenkvorrichtung für Gefäß und Bodenplatte
• Heiz-/Kühlmantel, TCU‑Anschlüsse und Heizschläuche
• Vier Standard‑GUS‑Konfigurationen; kundenspezifische Lösungen und Automatisierung möglich

Technische Daten (Tabelle)
Filtrationsgefäß: 10 L, 30 L, 50 L
Druck FR 10: -1.0 (Vollvakuum) bis +1.0 bar
Druck FR 30 / FR 50: -1.0 (Vollvakuum) bis +0.5 bar
Temperaturbereich: -60 °C bis +200 °C

Typische Anwendungen

• Chemische Synthesen und cGMP API‑Produktion
• Festphasenpeptidsynthese (SPPS)
• Verdampfung, Ausfällung und Kristallisation
• Filtration, Waschen und Trocknen
• Cannabis‑Lösungsmittel‑Extraktion und Scale‑up

Standardpaket

• Glasgefäß mit Heiz-/Kühlmantel
• Deckel‑ und Bodenplatte aus Edelstahl mit PFA‑Beschichtung
• Trockenlaufende Wellenabdichtung und ATEX‑geeigneter Rührantrieb
• Mehrstufiger, PFA‑beschichteter Rührer und PFA‑Baffle mit integriertem Pt100
• Manuelle 2‑stufige Absenkvorrichtung und Ausschwenkmechanismus zur Kuchenentnahme
• Heizschläuche, zugsichere Anschlussstutzen und vakuumdichte büchiflex‑Verrohrung

Standardoptionen

• Zusätzliche Werkstoffoptionen: Edelstahl 1.4404 oder Hastelloy® C22 für Platten und Rührer
• Beheizbare Bodenplatte (1.4404 oder Hastelloy® C22)
• Mess‑/Regeltechnik: Temperatur, Druck/Vakuum, Rührerdrehzahl, pH
• Probenahmeeinrichtung und CIP‑Sprühdüse
• Reinraumvariante für HPAPI und Glassprotect‑P Beschichtung

Technische Spezifikationen

• Modellreihe: FR 10, FR 30, FR 50
• Materialien: Borosilikatglas (Gefäß); Edelstahl 1.4404 oder Hastelloy® C22 Optionen; PFA‑beschichtete Innenbauteile
• Dichtungen / Antriebe: trockenlaufende Gleitringdichtung; ATEX‑fähiger Rührantrieb
• Design: modulare GUS, Ausschwenkmechanismus, manuelle 2‑stufige Absenkvorrichtung
• Zubehör: TCU‑Anschlüsse, büchiflex‑Verrohrung, CIP, Probenahme, Automatisierung
• Zertifizierungen: ATEX, CE, cGMP
