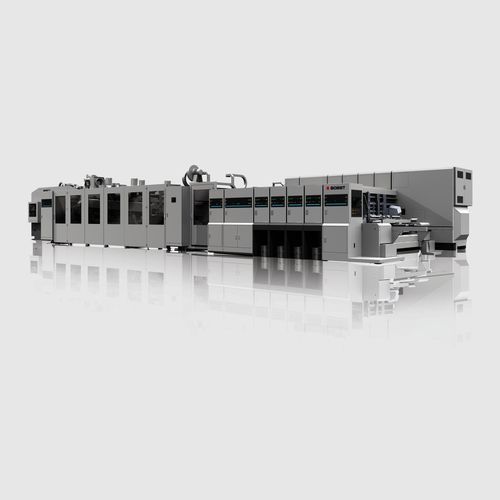

Verarbeitungsmaschine NOVAFFG

Überblick
Der NOVAFFG ist eine Inline-RSC-Konvertiermaschine für die effiziente Produktion von mittelgroßen bis großen Wellpappschachteln. Das kompakte Layout und die optimierte Stellfläche erleichtern die Integration in die Fertigung und ermöglichen je nach Konfiguration bis zu 18.000 Schachteln pro Stunde.

Hauptvorteile

• Geeignet für die Produktion mittelgroßer bis großer RSC
• Inline-Konvertierungstechnik mit reduziertem Wartungsaufwand
• Intuitive HMI mit farbigem Touchscreen für einfache Bedienung
• Schnelle Rüstzeiten und Produktionsraten bis zu 18.000 St/h
• Kompakte Stellfläche und optimierter Anlagenaufbau
• Energieeffizienter Betrieb

Günstiges Preis-/Leistungsverhältnis

• Konstante, präzise Falz- und Rillqualität
• Reduzierte Rüstzeiten durch Posilock® und automatische Klebenahtverlängerung
• Flexible Stanzoptionen: Ober- oder Unterstanzwerk
• Gleichmäßige Bündelproduktion

Merkmale

• Präzise Zufuhr für Wellpappen-Typen von E-flute bis Doppelwand mit wenigen Verschleißteilen
• Automatische Klebenahtverlängerung und Posilock® für schnelle Positionierung; Werkzeugwechsel der Stanzform in unter 2 Minuten
• Oberstanzwerk zur Optimierung der Abfallauswurfung oder Unterstanzwerk für Querrillungen innen; Amboss-Schleifsystem optional
• Bedienfreundliche Steuerung: erste verkaufsfähige Bogen, grafische Farb-HMI, Vollmaschinensteuerung
• Robuster Slotter mit 4 Paar Wellen und 3-stufiger Rillung; profiliertes Falzleitrad und unabhängig angetriebene untere Falzgurte zur Minimierung von Fishtailing
• Komakte Stellfläche dank Zahnradantrieb vom Zuführer bis zum Stanzwerk und Vakuumsteuerung angepasst an Plattenmaße
• Sanfte Bündelverarbeitung: oberer Gegen-Auswerfer, Dämpfung am Frontanschlag, vom Bediener steuerbare Rückanschlag-Geschwindigkeit und drei Längsgebläse

Produktspezifikationen
Verarbeitete Materialien | Wellpappe: 1,2 - 9 mm (1)
Wellentyp | A, B, C, D, E, AB, AC, BC, EB, Single, Double (1)
Leistung - Geschwindigkeit (St/h) | 15000 | 18000 St/h
Drucken - Druckformat | max. 890 x 2380 mm
Bogenformate - Bogenlänge “L” | 600 - 2545 mm
Bogenformate - Bogenbreite “l” | 280 x 890 mm
Abmessungen - Länge | 19,2 m
Abmessungen - Breite | 5,3 m
Abmessungen - Höhe | 2,9 m

Hinweise
(1) Abhängig von den Materialeigenschaften

Technische Spezifikationen

• Verarbeitetes Material: Wellpappe, Dickenbereich 1,2–9 mm
• Unterstützte Wellentypen: A, B, C, D, E, AB, AC, BC, EB, Single, Double
• Maximale Geschwindigkeiten: 15.000 oder 18.000 St/h (betriebsabhängig)
• Max. Druckformat: 890 x 2380 mm
• Bogenlänge (L): 600 – 2545 mm
• Bogenbreite (l): 280 x 890 mm
• Maschinenabmessungen: Länge 19,2 m · Breite 5,3 m · Höhe 2,9 m
• Rüstoptimierungen: Posilock® Schnellpositionierung & Verriegelung; automatische Klebenahtverlängerung
• Stanzoptionen: Ober- oder Unterstanzwerk; Amboss-Schleifsystem
• Zuführung & Falzung: robuster Slotter (4 Paar Wellen, 3-stufige Rillung), Falzleitrad, untere Falzgurte mit unabhängiger Motorisierung
• Bündelhandhabung: oberer Gegen-Auswerfer, Dämpfung am Frontanschlag, Rückanschlag-Geschwindigkeitsregelung, 3 Gebläse zur Stabilisierung
