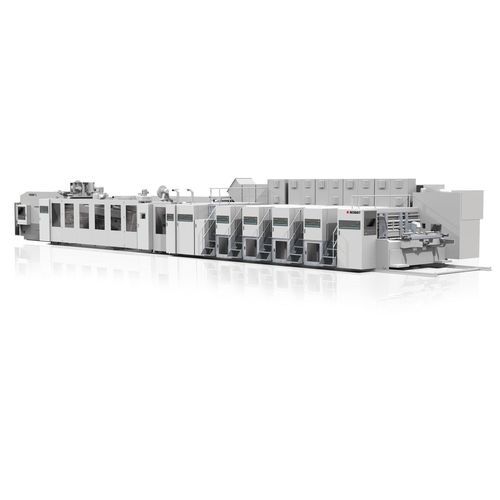

Karton-Konfektionsanlage VISIONFFG

automatischcomputergestützt

Übersicht
Der VISIONFFG Rapidset ist eine vollständige RSC-Umrüstlinie, ausgelegt für Inline-Produktion vom Zuführer bis zum Palettierer. Sie vereint Flexo/Druck, Rillung/Stanzer und eine Falz-Klebemaschine mit Schnellwechsel-Funktionen zur Sicherstellung konstanter Falzqualität und Boxgeometrie.

Hauptvorteile

• Komplette Inline-Umwandlung: vom automatischen Zuführer bis zur Palettierung, reduziert manuelle Eingriffe.
• Hohe Leistung: einfache Einrichtung und Bedienung, bis zu 18.000 Blatt/h.
• Kosteneffiziente Kartonherstellung mit kontrollierter Falzqualität und garantierter Festigkeit.

Eigenschaften

• Vollständige Umrüstsequenz: prefeeder → flexo/druck → slotter/stanzer → falz-klebemaschine → palettierer.
• Rapidset-System für schnellen Wechsel der Druckplatten und automatische Plattenspannung.
• Oberer Stanzapparat mit Posilock® für schnelle Positionierung und sichere Verriegelung; verkürzte Werkzeugwechselzeiten.
• Slotter mit 3-Stufen-Rillung zur Reduzierung von Einreißungen und automatischer Klebelaschenverlängerung mit großem Einstellbereich.
• Falz-Klebemaschine mit kontrollierter Spaltführung durch profilierte Messrollen und unabhängig motorisierten unteren Falzgurten zur Minimierung von Fishtailing.
• Bündelhandhabung: oberer Zähler-Auswerfer und Stapelsystem, Dämpfung am Frontanschlag und Gebläse für exaktes Zählen bei Nennleistung.
• Bedienoberfläche: Farb-Touchscreen HMI für intuitive Steuerung und vollständige Prozesskontrolle.

Produktspezifikationen
Verarbeitete Materialien: Wellpappe — von 1,2 bis 9 mm (1)
Wellpappenarten: Single, Double A, B, C, D, E, AB, AC, BC, EB (1)
Leistung - Geschwindigkeit: 18.000 Blatt/h
Druckgröße: 890 x 2380 mm
Bogenlänge “L”: 600 bis 2545 mm
Bogenbreite “l”: 280 bis 890 mm
Abmessungen — Länge: 24,6 m
Abmessungen — Breite: 6,3 m
Abmessungen — Höhe: 2,9 m

Hinweise
(1) Werte können je nach Konfiguration variieren.

Technische Spezifikationen

• Vollständige Umrüstlinie: prefeeder → flexo/druck → slotter/stanzer → falz-klebemaschine → palettierer.
• Rapidset-Wechsel der Druckplatten zur Reduzierung von Stillstandszeiten.
• Posilock® Stanzverriegelungssystem für schnelle Werkzeugwechsel.
• Vorderkanten-freier Zuführer zur Sicherung der Boxfestigkeit.
• Oberer und unterer Stanzer als Optionen für Produktionsflexibilität.
• Amboss-Schleifsystem verfügbar.
• Automatische Klebelaschenverlängerung mit großem Einstellbereich.
• Untere Falzgurte mit unabhängiger Motorisierung zur Minimierung von Fishtailing.
