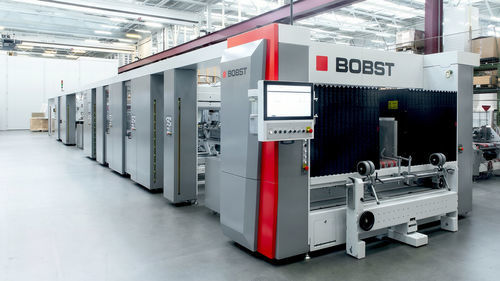

Faltmaschine für Karton MASTERFOLD series

elektrischautomatischmotorisiert

Tagline
Modulares Falz-Klebesystem für Karton und Wellpappe, ausgelegt für hohe Geschwindigkeit sowie präzises Falzen und Kleben.

Key benefits

• Hohe Produktivität und Genauigkeit: Job and Recipe Management reduziert Rüstzeiten und liefert präzise Einstelldaten; hoher Automatisierungsgrad verkürzt Makeready-Zeiten und verbessert Einrichtungsgenauigkeit und Verfügbarkeit.
• Betriebssicherheit und Zugänglichkeit: Sicherheitsfunktionen gemäß EU-2027-Vorgaben; Matic-Setups, Videoüberwachung, mehrere Bedienfelder und intuitive HMI vereinfachen die Bedienung und verringern Laufwege.
• Ressourcen- und Qualitätskontrolle: neue Antriebssysteme senken den Energieverbrauch; BOBST Connect Energy Monitoring hilft, weitere Einsparpotenziale zu identifizieren; stabiler Transport und präzises Falzen/Kleben reduzieren Ausschuss.

Features (selected)

• ACCUFEED Leerflächenrichtanlage: gewährleistet geradlinigen Einlauf der Zuschnitte; fördert alle Materialarten; pneumatische Verriegelung an Zuführungsrampen reduziert Rüstzeiten; optionale automatische Richtanlage in Kombination mit Job and Recipe Management verkürzt Einrichtzeiten weiter.
• Flexible Falzmodule: leichter Zugang für schnelle Rüstvorgänge und direkte Kontrolle des Falzprozesses; Rechts-, Links- oder gleichzeitiges Falzen; Minimalfalzgerät bis 140 mm; Falzgurt mit motorischem Drehzahlsteller für schnelle Anpassungen und weniger Ausschuss.
• Sicherheitsmerkmale: Lichtvorhänge, Schiebetüren und beweglicher Sicherheitsvorhang sichern die Maschine bei gleichzeitigem Zugang für Bedienpersonal; Option zur Innenentblockung von Türen; EU-2027-konform.
• Matic-Funktionen: automatische Positionierung von Transporteinrichtungen und Kalibrierwelle gemäß Jobdaten; HMI speichert bis zu 5.000 Job-Rezepte und ermöglicht Rezeptübertragung an die Maschine.
• Crash-lock-Modul: schnellste Rüstzeit in seiner Klasse; unterstützt vielfältige Falzoptionen einschließlich verstärkter Crash-lock-Böden; Vorknick großer Kartons und Unterstützung zusätzlicher Geräte; teleskopische obere Förderbänder anpassbar an Formate.
• ACCUEJECT XL: Flipper-Auswerfer zum Einzel-Auswerfen fehlerhafter Schachteln; wirft nichtstandardmäßige Schachteln bis 35 mm Dicke bei voller Geschwindigkeit aus, um Qualität zu sichern und Ausschuss zu reduzieren.
• Vollständig modular: unabhängige Antriebe je Modul erlauben Wiederaufnahme der nachgelagerten Produktion nach unerwartetem Stopp; modulares Design ermöglicht Upgrades und wächst mit Produktionsanforderungen.
• Transfer und Lieferung: Matic-Positionierung von Transfer und Lieferung spart Rüstzeit; automatische Bandspannung und höhenverstellbarer Bahnfluss; Einlaufband verbessert Kontrolle und höhere Laufgeschwindigkeiten; hinterer Stapel-Korrektor erhöht Konsistenz.
• Qualität und Effizienz: Betriebsbereich 15–250 m/min; Entlastungseinrichtung für glatteres Falzen und einfachere Öffnung; lange Falzsektion (6.790 mm) für progressive, präzise Falzungen; Regler des Auslaufstroms für exakte Intervalle und schnelleren Lauf.
• Zugänglichkeit und Praxisnutzen: Bauteile leicht zugänglich; Videoüberwachung im Zuführbereich zur Produktionsübersicht; zwei wiederaufladbare Fernbedienungen; Bedienfelder vorne und hinten an jedem Modul reduzieren Laufwege; Slow-Down-Funktion bis 5 m/min für Änderungen ohne Komplettstopp.

Product specifications (table)
Verarbeitete Materialien
Karton: max. 800 - 2000 g/m2 (1)
Wellenarten: A, B, C, E, F, N; BC, BE, BF, EF (1)

Leistungsdaten
Geschwindigkeit: 15-250 m/min

Abmessungen
Länge: 21,60 m
Breite: 4,55 bis 5,75 m
Höhe: 2,80 m

Notes
(1) Abhängig von den Materialeigenschaften
