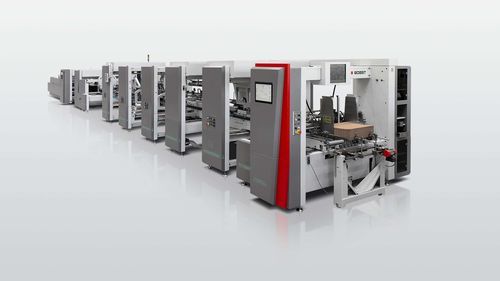

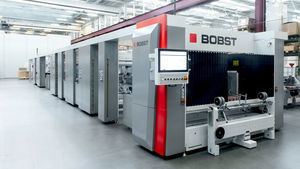

Faltmaschine für Karton EXPERTFOLD series

für Papierautomatischfür die Blechzufuhr

Vielseitigkeit und Kontrolle
Egal welchen Wellpappentyp oder welche litholaminierten Schachteln Sie produzieren: EXPERTFOLD 106 | 145 | 165 | 215 wurde entwickelt, um während des Falzprozesses volle Kontrolle zu bieten. Fortschrittliche Zuführung, präzises Prebreaking und ein Falzprozess, der Fishtailing und Spalt minimiert, sorgen für hohe Produktivität und ein qualitativ hochwertiges Endprodukt. Mit Straightline-, Crash-lock- sowie 4- und 6-Ecken-Funktionen und kurzen Rüstzeiten bietet die EXPERTFOLD-Baureihe die nötige Flexibilität für viele Schachtel-Formate.

Hauptvorteile

• Einzigartiges Falzen
  • Hochpräzises und konstantes Falzen zur Minimierung von Fishtailing und Spalt
  • Außerordentlich gleichmäßiges und präzises Falzen
  • Automatische Auswurfvorrichtung für nicht standardmäßige Schachteln
• Einfache Handhabung für mehr Verfügbarkeit
  • MATIC-Einstellung und Fernsteuerung zur Reduzierung der Rüstzeiten
  • Einfache Handhabung und uneingeschränkter Zugang für schnellere Wechsel
  • Der Einzug wird in ca. 25 % der Zeit vergleichbarer Einzüge eingerichtet
• Hoch konfigurierbar
  • Modulares Design für hohe Flexibilität und Vielseitigkeit
  • Geeignet für alle Arten von Wellpappe und litholaminierten Schachteln
  • Ermöglicht das Produzieren einer großen Bandbreite an Schachtelvarianten

Produktspezifikationen (Tabelle)
Verarbeitete Materialien: Karton — max. 800 g/m2 (abhängig von Materialeigenschaften)
Wellpappentypen: A, B, C, E, F, N, EF
Leistung - Geschwindigkeit: 20-250 m/min
Abmessungen - Länge: 20,20 / 23,80 m (Beispiele)
Abmessungen - Breite: 2,70 / 3,00 m (Beispiele)
Abmessungen - Höhe: 2,07 m (Beispiel)

Merkmale

• Accufeed
  • Integrierter Plattenausrichtung zur Sicherstellung konstanter Falzqualität
  • Ausrichtung links oder rechts
  • Fördert alle Materialarten
  • Pneumatische Verriegelung der Zuführungsrampen reduziert Rüstzeiten und verbessert Ergonomie
  • Optionaler automatischer Plattenausrichter mit Job- und Rezeptverwaltung reduziert die Einrichtzeit des Einzugs
• 4- & 6-Ecken Vorrichtungen
  • Verarbeitet eine breite Palette von Schachteltypen
  • Hochgeschwindigkeits- und qualitatives Falzen mit moduliertem Hakenverlauf
  • Einfache Einstellung mit elektronisch gesteuerten Drehhaken
  • Kipprahmen passt sich der Klappengröße an
  • SPHERE-Steuerung ermöglicht Speichern und Abrufen von Einstellungen
• Transfer und Ablage
  • Unabhängiger Antrieb für vollständige Kontrolle des Schachtelstroms
  • ACCUSQUARE für perfekte Ausrichtung jeder Schachtel
  • Bandspannung und höhenverstellbar für gleichmäßigen Schachtelstrom
  • Verstellbare Transferförderer für schnelleres Rüsten
  • Schachtelstromregler für präzise Intervalle und schnelleres Laufen
  • Automatische Schürzenzentrierung zur Verbesserung der Klebequalität
• Prebreaker
  • Hochgeschwindigkeits-Prebreaking mit variablem Winkel und extra langem Modul
  • Sorgt für zuverlässiges Öffnen der Formate
  • Hubvorrichtung für schnelles und einfaches Einrichten
  • Extra breite Unterbänder und angetriebene Oberbänder für gleichmäßigen Transport auch schwerer Materialien
• Falzen
  • Falzrelief-Vorrichtung für natürliches, glattes und präzises Falzen
  • Falzkontrollgerät sorgt für exakten Falz
  • 5 m langer Falzbereich zur Minimierung von Spalt und Fishtailing
  • Angetriebene Oberbänder für konstanten Transport
  • Optionale Falzbänder und Schwerlast-Zentralförderer für größere/schwerere Zuschnitte
• HMI SPHERE
  • Steuert alle Maschinenfunktionen
  • Bis zu zwei 15" Full‑Color HD-Touchscreens
  • Schritt‑für‑Schritt‑Anleitung für die Job‑Einrichtung
  • Alle Einstellungen auf einem Bildschirm für intuitive Navigation
  • Voll kompatibel mit der digitalen BOBST Connect Plattform
  • Ermöglicht das Speichern von bis zu 5.000 Job‑Settings
• Crash-lock Modul
  • Motorisierte Hebevorrichtungen für schnelles und einfaches Einrichten
  • Schnelle Einstellung für kurze Rüstzeiten
  • Prebreak für große Schachteln und Raum für zusätzliche Geräte
• Accueject
  • Qualitätskontrolleinrichtung, die einzelne fehlerhafte Schachteln auswerfen kann
  • Wirft automatisch nicht standardisierte Schachteln bis 35 mm Stärke bei voller Geschwindigkeit aus
  • Reduziert Abfall und Kosten
• Ergonomie
  • Maximale Zugänglichkeit für schnelle Rüstungen und direkte Prozesskontrolle
  • Zusätzliche Bedienfelder an jeder Station zur Reduzierung der Rüstzeiten
  • MATIC-Einstellung und Fernsteuerung für schnelles Makeready
  • Produktionsübersicht mit LED-Maschinenstatusanzeige und Videoüberwachung
  • Sicherheitslichtschranken für maximalen Schutz
• Job- und Rezeptverwaltungs-Workflow
  • Verbindet HMI SPHERE via BOBST Connect mit dem Backoffice zur Verwaltung von Job‑Rezepten aus der Ferne
  • Ermöglicht Rezept-Downloads zu Produktionslinien zur Erhöhung der Verfügbarkeit und Konsistenz
  • Bietet Echtzeit‑Überwachung des Verpackungsproduktionsfortschritts
• Überwachung und Management
  • Ausrüstungsüberwachung und Leistungsmanagement liefern Berichte und Einblicke zu Produktivität und Qualität
  • Energieüberwachung zur Steuerung von Luft‑ und Stromverbrauch und zur Identifizierung von Einsparpotenzialen

Technische Daten

• Serie: EXPERTFOLD (Modelle: 106, 145, 165, 215)
• Verarbeitete Materialien: Karton — max. 800 g/m2 (abhängig von Materialeigenschaften)
• Unterstützte Wellpappentypen: A, B, C, E, F, N, EF
• Geschwindigkeitsbereich: 20-250 m/min
• Maße (Beispiele): Länge ca. 20,20 / 23,80 m; Breite ca. 2,70 / 3,00 m; Höhe ca. 2,07 m
• Wichtige Module/Optionen: ACCUF EED Plattenausrichter, 4 & 6‑Ecken Module, Crash‑Lock Modul, Prebreaker, ACCUSQUARE, ACCUEJECT, POLYVACUUM und GYROBOX (E‑Commerce Optionen), HMI SPHERE mit Job/Recipe Management
