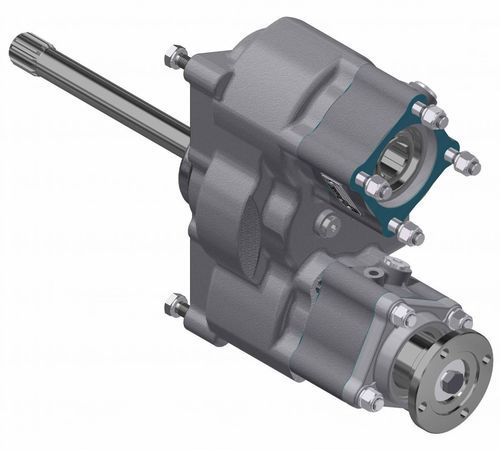

Nebenabtrieb für Schwerlastanwendungen 1029950 Rear Pneumatic

Hochdrehmoment

Beschreibung
Unabhängige Zapfwelle mit zwei Ausgängen, Stirnradverzahnung (constant mesh), Innenverhältnis 1:1,60. Pneumatische Schaltung. Hinteranbau (9 Schrauben - Gehäusefenster). Optional: Durchgangskontakte und Druckschalter.

Getriebeübersetzungen
Motordrehzahl → PTO:
12TX TD: 1410 / 1610 / 1810 / 2010 / 2210 / 2420 / 2620 / 2820 — 16.69-1.0 — 1:1.22
12TX TO: 1610 / 1810 / 2010 / 2210 / 2410 / 2610 / 2820 / 3020 / 3220 / 3420 — 12.92-0.77 — 1:2.02
16TX TD: 1640 / 1840 / 2040 / 2240 / 2440 / 2640 / 2840 — 17.94-1.0 — 1:1.15
16TX TO: 1840 / 2040 / 2240 / 2440 / 2640 / 2840 / 3040 / 3240 / 3440 — 14.68-0.82 — 1:1.73

Zusätzliche Informationen

• Drehmoment (Nm): 500
• Max. Dauer-Drehmoment (bei beiden Ausgängen zusammen): 600 Nm
• Leistung (1000 U/min): 70 C.V // 53 kW
• Drehsinn (Pumpe): im Uhrzeigersinn
• Drehsinn (Flansch): entgegen dem Uhrzeigersinn
• Gewicht (Kg): 15
• Einbaulage: hinten
• Hinweis A: Luftanschluss, Gewinde 1/8 BSP
• Hinweis B: Rotation
• Hinweis C: Ölablassschraube
• Hinweis D: Flanschantrieb
• Hinweis E: Durchgangskontaktschalter. P/N 9024999
• Hinweis F: Druckschalter. P/N 100070018
• Getriebeoptionen: 12TX-2610TO-12.92-0.77, 16TX-2640TD-17.94-1.0, 12TX-2620TD-16.69-1.0, 16TX-2640TO-14.68-0.82, 12TX-2820TD-16.69-1.0, 16TX-2840TD-17.94-1.0, 12TX-2820TO-12.92-0.77, 16TX-2840TO-14.68-0.82, 12TX-3020TO-12.92-0.77, 16TX-3040TO-14.68-0.82, 12TX-3220TO-12.92-0.77, 16TX-3240TO-14.68-0.82, 12TX-1410TD-16.69-1.0, 12TX-3420TO-12.92-0.77, 16TX-3440TO-14.68-0.82, 12TX-1610TD-16.69-1.0, 16TX-1640TD-17.94-1.0, 16TX-2410TO-12.92-0.77, 12TX-1610TO-12.92-0.77, 16TX-1840TD-17.94-1.0, 12TX-1810TD-16.69-1.0, 16TX-1840TO-14.68-0.82, 12TX-1810TO-12.92-0.77, 16TX-2040TD-17.94-1.0, 12TX-2010TD-16.69-1.0, 16TX-2040TO-14.68-0.82, 12TX-2010TO-12.92-0.77, 16TX-2240TD-17.94-1.0, 12TX-2210TD-16.69-1.0, 16TX-2240TO-14.68-0.82, 12TX-2210TO-12.92-0.77, 16TX-2440TD-17.94-1.0, 12TX-2420TD-16.69-1.0, 16TX-2440TO-14.68-0.82

Technische Daten

• SKU: 1029950
• Typ: Unabhängige Zapfwelle, zwei Ausgänge, constant mesh
• Innenverhältnis: 1:1,60
• Schaltung: Pneumatisch
• Einbau: hinten, 9 Schrauben (Gehäusefenster)
• Optionale Ausstattung: Durchgangskontaktschalter (P/N 9024999); Druckschalter (P/N 100070018)
• Drehmoment (Nm): 500
• Max. Dauer-Drehmoment (beide Ausgänge): 600 Nm
• Leistung (1000 U/min): 70 C.V // 53 kW
• Drehsinn (Pumpe): im Uhrzeigersinn
• Drehsinn (Flansch): entgegen dem Uhrzeigersinn
• Gewicht: 15 Kg
• Luftanschluss: Gewinde 1/8 BSP
• Ölablassschraube: ja
• Flanschantrieb: ja
• Verfügbare Getriebeoptionen: siehe Liste oben
