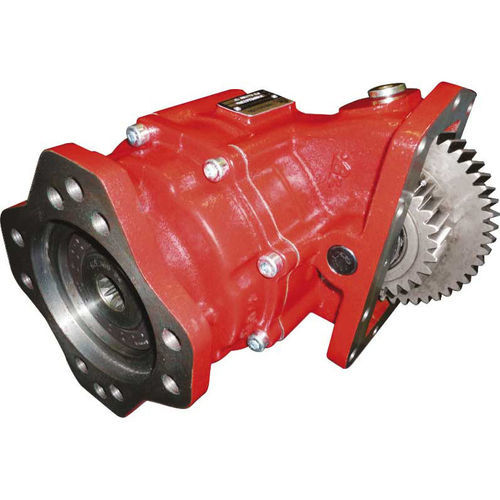

Nebenabtrieb mit Lamellenkupplung 3131 Series

Hochdrehmomentfür Schwerlastanwendungenfür LKW

Produktübersicht
Die 3131 Serie von Bezares ist eine schwere Zapfwelle (PTO) für anspruchsvolle Pumpenanwendungen an Fahrzeugen und Geräten. Sie bietet intermittierend ein Drehmoment von bis zu 500 lb·ft und ein Beispiel für Leistung bis 97 HP bei 1000 U/min. Die Einheit verwendet einen Einzeldruckschlauch und interne Schmierung zur Vereinfachung der Montage. Verschiedene Übersetzungen und Abtriebsoptionen sind verfügbar, einschließlich einer Hinterachsenpumpen-Option (Modell 3131RP).

Hauptmerkmale

• Gehäuse ausgelegt für hohe Drehmomentbelastungen.
• Drehbare Magnetschalterabdeckung am PTO-Gehäuse zur Verbesserung des Freiraums bei engen Einbausituationen.
• Interne Schmierung reduziert Montageaufwand, erhöht Lagerlebensdauer und senkt Betriebstemperaturen.
• Alle Schläuche, Befestigungsteile und Kabelsatz sind für die Installation enthalten.
• Die 3131RP-Ausführung ist für eine Hinterpumpenabgabe ausgelegt.
• Material des Kupplungspakets sorgt für sanfte Kupplung und lange Lebensdauer.

Vergleichbare Modelle
Muncie CS41 und Chelsea 870; Muncie CS10 (verbessertes Profil) und Chelsea 859.

Drehmomentangaben
Bis zu 500 lb·ft (intermittente Werte abhängig vom Übersetzungsverhältnis).

Typische Anwendungen
Großaufbauten mit Pumpenanwendungen und pumpengestützte Fahrzeugaufbauten.

Motor-zu-PTO Verhältnis (Daten)
Motor-zu-PTO Verhältnisstabelle (Spalten durch | getrennt):
INTERNES VERHÄLTNIS | INTERMITTENDER DIENST (Drehmoment Lb. FT | Leistung HP Bei 500 r.p.m. | Leistung HP Bei 1000 r.p.m.) | KONTINUIERLICHER DIENST (Drehmoment Lb. FT | Leistung HP Bei 500 r.p.m. | Leistung HP Bei 1000 r.p.m.)
50% (B) | 500 | 48 | 97 | 400 | 39 | 78
58% (C) | 500 | 48 | 97 | 400 | 39 | 78
68% (E) | 450 | 44 | 88 | 360 | 35 | 70
78% (G) | 420 | 40 | 80 | 340 | 33 | 65
84% (J) | 400 | 38 | 76 | 320 | 30 | 60
97% (M) | 380 | 36 | 72 | 300 | 28 | 56
119% (O) | 350 | 33 | 66 | 280 | 26 | 52

Dokumentation
Technisches Datenblatt, Produktanleitung und Ersatzteilliste für die 3131 Serie sind verfügbar (Dokumente auf der Produktseite referenziert).

Technische Daten

• Modell / Serie: 3131 Series (enthält 3131RP Hinterpumpen-Option)
• Max. Drehmoment (intermittent): bis zu 500 lb·ft
• Max. Leistungsbeispiel: 97 HP bei 1000 U/min (intermittent, Beispielverhältnis)
• Druckanschluss: Einzeldruckschlauch
• Schmierung: interne Schmierung
• Montageposition: rechts, links
• Gewicht: 75,5 lb
• Hinweise: A - Spielprüfstopfen; B - Drehrichtung; C - Magnetventil 12V DC (24V DC optional); D - Druckschalter; E - Schaltleitung enthalten
• Abtriebe / Optionen: breite Auswahl an Übersetzungen und Abtriebsoptionen; Hinterpumpen-Option (3131RP)
• Im Lieferumfang: Schläuche, Befestigungsmaterial, Kabelsatz
• Typische Getriebekompatibilität: 3000-MH, 4000-MH, 3000-RDS, 4000-RDS, 3000-TRV, 3200-TRV, 3500-EVS, 4000-EVS, 4000-TRV, 4500-EVS, 4500-RDS, 4700-EVS, 4700-OFS, 4700-RDS, 4800-EVS, HD-4070P, MD-3066P, 3000-EVS, 3500-RDS
• SKU: 3131series1
