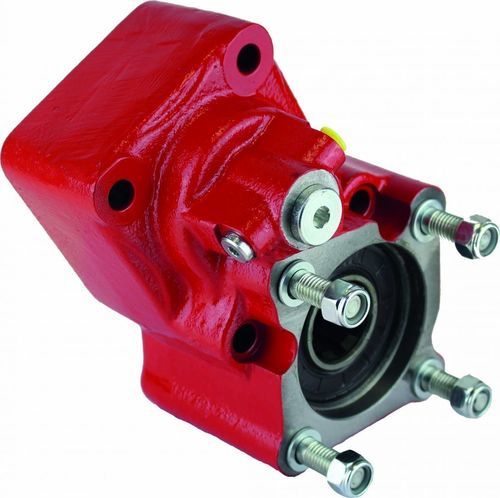

Nebenabtrieb für Schwerlastanwendungen 102K_03

Beschreibung
Hinterer PTO 102K_03 für Hinterradmontage mit einer fünften zusätzlichen Befestigungsschraube zur verbesserten Unterstützung schwerer Pumpen (kompatibel mit ZF Ecosplit, Astronic und TraXon) über integrierte Flansche. Pneumatische Schaltung; Pumpenausgang ISO 4-Schrauben, Drehrichtung der Pumpe: im Uhrzeigersinn.

Innenverhältnis / Leistung
Innenverhältnis | 1: 1,8 | 1: 1,5 | 1: 1,3
Max. Drehmoment (Dauer) | 350 | 400 | 450
Max. Drehmoment (Intermittierend) | 490 | 560 | 630
Leistung (1000 U/min) | 75 PS // 56 kW | 85 PS // 64 kW | 96 PS // 72 kW

Anlage 1 — Getriebe zu PTO Übersetzungsbeispiele
Ausgewählte Beispiele aus den Tabellen: GETRIEBE S5-50: 5.30 -> 1,175; 5.50 -> 1,107; 6.20 -> 0,981; 6.61 -> 0,918; 8.02 -> 0,76. GETRIEBE S6-65: 6.37 -> 1,17; 6.70 -> 1,116; 7.40 -> 1,012; 9.00 -> 0,832. Weitere S6-Varianten und GV/GPA-Kombinationen in den vollständigen Tabellen.

Anlage 2 — Getriebe zu PTO Übersetzungsbeispiele
Alternatives Satzbeispiel: S5-50: 5.30 -> 1: 0,979; 5.50 -> 1: 0,923; 6.20 -> 1: 0,818; 6.61 -> 1: 0,765; 8.02 -> 1: 0,633. S6-65: 6.37 -> 1: 0,975; 6.70 -> 1: 0,93; 7.40 -> 1: 0,843; 9.00 -> 1: 0,693. Vollständige Tabellen enthalten alle Varianten.

Anlage 3 — Getriebe zu PTO Übersetzungsbeispiele
Dritter Beispielsatz: S5-50: 5.30 -> 1: 0,849; 5.50 -> 1: 0,800; 6.20 -> 1: 0,709; 6.61 -> 1: 0,663; 8.02 -> 1: 0,549. Zusätzliche Beispiele für S6-Serien und GV/GPA-Kombinationen sind in der Dokumentation aufgeführt.

Hinweise und ergänzende Tabellen
Die Produktseite enthält umfangreiche Tabellen mit Getriebe-zu-PTO-Übersetzungen für zahlreiche Getriebemodelle (S5-50, S5-90GP, S6-65, S6-66, S6-70, S6-75, S6-80, S6-90 und viele Untervarianten). Die Tabellen zeigen High/Normal/Low-Werte und spezifische Kombinationen (z. B. mit GV/GPA-Codes), um das passende PTO-Verhältnis zur Getriebekonfiguration auszuwählen.

Technische Daten

• Montageposition: Heck
• Pumpendrehung: Im Uhrzeigersinn
• Gewicht (Kg): 11,45
• Alte Codes: 1029002, 1029102, 1029202, 1029003, 1029103, 1029203
• Typische aufgeführte Getriebe: S5-50 (5.30, 5.50, 6.20, 6.61, 8.02), S5-90GP, S6-65 (6.37, 6.70), S6-70 (6.8, 7.36, 7.92, 9.03), S6-80, S6-90 und Varianten
• Hinweis A: Luftanschluss, Gewinde 1/8" BSP
• Hinweis B: Drehrichtung (Referenz)
• Hinweis C: Ölablaßschraube
• Hinweis D: Durchgangskontaktschalter (9024999)
• Hinweis E: Druckschalter P/N 100070018
• Pumpenschnittstelle: ISO 4-Schrauben Pumpenausgang (integrierte Flansche zur Unterstützung schwerer Pumpen)
