Nebenabtrieb für Schwerlastanwendungen 11107K

für LKWHochdrehmoment

Produktübersicht
Der Bezares 11107K ist ein dreifacher Power Take-Off (PTO) zur direkten Integration in Volvo I-Shift- und Mack M-Drive-Getriebe. Er bietet drei Ausgänge mit definierten Drehrichtungen sowie Drehmoment-/Leistungsangaben für hydraulische Systeme in schweren Fahrzeugen.

Hauptmerkmale

• Dreifachleistung: Drei Leistungsabgänge zum gleichzeitigen Antrieb mehrerer Hydraulikpumpen oder Hilfssysteme.
• Präzisionskonstruktion: Robuster Aufbau und hochwertige Materialien für Dauerbetrieb unter anspruchsvollen Bedingungen.
• Nahtlose Integration: Direkter Einbau in Volvo I-Shift und Mack M-Drive zur Erhaltung der Antriebsstrang-Ausrichtung und vereinfachten Montage.
• Vielseitige Anwendungen: Geeignet für Kipper, Betonmischer, Feuerwehrautos und andere Nutzfahrzeuge mit mehreren hydraulischen Abgängen.
• Betriebseffizienz: Optimierte Leistungsverteilung und sanfte Kupplung zur Reduzierung von Stillstandzeiten und Wartungsaufwand.
• Sicherheit und Zuverlässigkeit: Konstruktion mit Maßnahmen zur Vermeidung unbeabsichtigter Eingriffe und zum Schutz des Bedieners.

MAIN DATA
Welle 1 — Welle 2
Max. Drehmoment (Nm): Welle 1 — 450 Nm; Welle 2 — 500 Nm
Leistung @ 1000 U/min: Welle 1 — 64 C.V // 48 kW; Welle 2 — 71 C.V // 53 kW
Pumpendrehung:
Ausgang 1 — ClockWise
Ausgang 2 — Anti ClockWise
Ausgang 3 — ClockWise
Motor-zu-PTO-Verhältnis: Attachment

GENERAL DATA
Gewicht (Kg): 30
Montageseite: Heck
Maximales Drehmoment bei Betrieb von 2 oder mehr Ausgängen gleichzeitig: 500 Nm
Leistungsabgänge über 75 kW benötigen einen Ölkühler

Attachment (Getriebeübersetzungen)
GEARBOX — SHAFT 1 — SHAFT 2
R1000 — 0,59 — 1,29
R1400 — 0,59 — 1,29
R1700 — 0,59 — 1,29
SR1400 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR1700 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR1900 — High 0,74 — 1,62 ; Normal 0,59 — 1,29
SR2000 — High 0,69 — 1,5 ; Normal 0,54 — 1,19
SRO2400 — High 0,86 — 1,89 ; Normal 0,68 — 1,5
VT1708 — 0,59 — 1,29
VT2009B — 0,59 — 1,29
VT2014B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VT2214B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VT2412B — High 0,76 — 1,66 ; Normal 0,59 — 1,29
VT2514B — High 0,74 — 1,62 ; Normal 0,59 — 1,29
VTO2214B — High 0,92 — 2,01 ; Normal 0,73 — 1,62
DT-2412C — Normal 0,59 — 1,29 ; High 0,74 — 1,61
V2412AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
V2512AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
VT2812AT — Low 0,59 — 1,29 ; High 0,76 — 1,66
VO2512AT — Low 0,76 — 1,66 ; High 0,97 — 2,12
VO3112AT — Low 0,76 — 1,66 ; High 0,97 — 2,12
AT-2412C/D — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2512C — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2612D/E — Low 0,59 — 1,29 ; High 0,76 — 1,66
AT-2812C/D — Low 0,59 — 1,29 ; High 0,76 — 1,66
ATO-2512C — Low 0,76 — 1,66 ; High 0,97 — 2,12
ATO-2612D — Low 0,76 — 1,66 ; High 0,97 — 2,12
ATO-3112C — Low 0,76 — 1,66 ; High 0,97 — 2,12

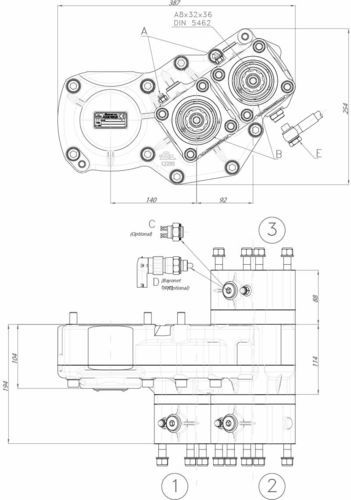

Zusätzliche Informationen / Hinweise

• Hinweis A: Luftanschluss, Gewinde 1/8" BSP
• Hinweis B: Drehung
• Hinweis C: Druckschalter P/N (100070018)
• Hinweis D: Durchgangskontakt (9024999)

Technische Spezifikationen

• Modell: 11107K
• Hersteller: Bezares
• Kompatibilität: Volvo I-Shift und Mack M-Drive Getriebe
• Typ: Dreifach-PTO (drei Ausgänge)
• Max. Drehmoment (Einzelausgänge): Welle 1 — 450 Nm; Welle 2 — 500 Nm
• Leistung @ 1000 U/min: Welle 1 — 64 C.V // 48 kW; Welle 2 — 71 C.V // 53 kW
• Gewicht: 30 kg
• Montageseite: Heck
• Pumpendrehung pro Ausgang: Ausgang 1 ClockWise; Ausgang 2 Anti ClockWise; Ausgang 3 ClockWise
• Maximales kombiniertes Drehmoment (2+ Ausgänge): 500 Nm
• Empfehlung: Leistungsabgänge über 75 kW benötigen einen Ölkühler
• Hinweise: Luftanschluss 1/8" BSP; Druckschalter- und Durchgangskontakt-Referenzen angegeben
