Ventil mit Elektroantrieb FP-400Y-3DC

DruckregelAbsperrfür Wasser

Übersicht

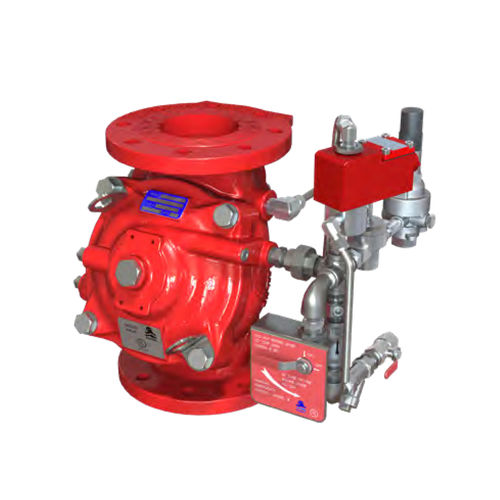

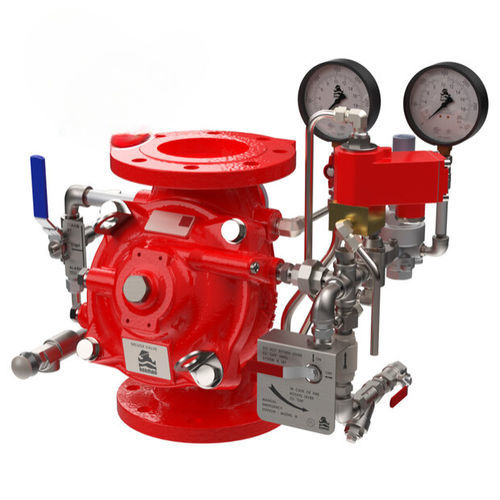

Das BERMAD FP-400Y-3DC ist ein elastomeres, hydraulisch betriebenes Deluge-Ventil, das durch Leitungsdruck gesteuert wird und für anspruchsvolle Brandschutzanlagen konzipiert ist. Es wird über ein 3‑Wege‑Magnetventil fernbetätigt und verfügt über einen integrierten Druckregelpiloten, der einen präzisen, stabilen voreingestellten Druck stromab gewährleistet. Eine Verriegelungsoption (bistabil) hält das Ventil bis zur Fernfreigabe offen. Geeignet für offene Düsen-/Hochdrucksysteme und mit elektrischen Komponenten für Ex‑Bereiche konfigurierbar. Optionaler Schaltlagenanzeiger mit Endschalter für Fire‑&‑Gas‑Überwachung verfügbar.

Eigenschaften & Vorteile

• Sicherheit und Zuverlässigkeit
  • Erprobtes, einfaches Hydraulikdesign mit fail‑safe Verhalten
  • Einteilige Elastomer‑Membrabdichtung (VRSD‑Technologie)
  • Volldurchgang ohne Behinderungen für hohe Durchflussraten
  • Keine mechanischen beweglichen Teile im Hauptkörper
  • Fernbetätigung und Fernabschaltung möglich
  • Integrierter Pilot gewährleistet präzisen, stabilen Druck stromab
  • Optionale Endschalter zur Überwachung
• Für Brandschutz ausgelegt
  • Face‑to‑face Länge standardisiert nach ISO 5752 / EN 558‑1
  • Auslegung gemäß relevanter Anforderungen für Deluge‑Ventile
• Wartung
  • In‑line wartungsfähig zur Minimierung von Ausfallzeiten
  • Schnelles und einfaches Abnehmen der Abdeckung
  • Schwenkbare Entleerungsventile bei Nennweiten ≥ 3"

Typische Anwendungen

• Fernsteuerbare Wasserzerstäubungs-/Deluge‑Systeme
• Schaumanwendungen
• Hochdruck‑Wasserversorgung
• Korrosive Löschwassersysteme (bei geeigneter Materialauswahl)

Optionen & Zubehör

• PS: Druckschalter
• W: Wasserantrieb‑Alarm
• ZS: Endschalter‑Baugruppe
• DV2: Abflussventil stromab
• I: Visuelle Stellungsanzeige
• DV: Entleerungsventil*
• PI: Manometer*
• AV: 3‑Wege Alarm‑Prüfventil*
• DC: Automatische Tropf‑Sperrventil*

Technische Daten

• Modell: FP-400Y-3DC (BERMAD)
• Ventiltyp: Elastomeres, hydraulisches Deluge‑Ventil, leitungsdruckbetätigt
• Antrieb: 3‑Wege Magnetventil für Fernöffnung/-schließung (elektrisch)
• Integrierter Pilot: Druckregelpilot für präzisen, stabilen Druck stromab
• Verriegelung: Optionale bistabile/Arretierfunktion
• Geeignete Medien: Löschwasser, Schaumlösungen und ausgewählte korrosive Flüssigkeiten
• Überwachung: Optionaler Stellungsanzeiger mit Endschalter für Fire‑&‑Gas‑Systeme
• Face‑to‑face: ISO 5752 / EN 558‑1
• Einbau: Vertikal oder horizontal
• Typische Größen: Häufig spezifiziert von 1½" bis 16" (DN40 bis DN400) je nach Konfiguration
• Druckbereich: Für Hochdruckanwendungen ausgelegt (siehe Datenblatt; verwandte 400Y‑Modelle bis ≈25 bar / 365 psi)
