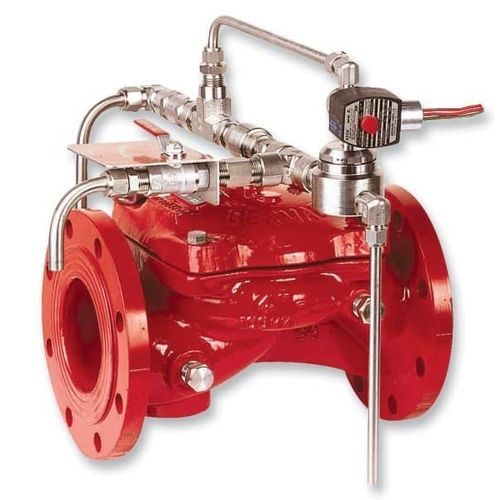

Membranventil FP-400E-3D

vorgesteuerthydraulischhydraulisch gesteuert

Produktübersicht
Das BERMAD Modell FP-400E-3D ist ein elastomerisches Deluge-Ventil, hydraulisch durch Leitungsdruck betätigt, entwickelt für fortschrittliche Brandschutzsysteme. Es wird über ein 3‑Wege‑Magnetventil für elektrische Brandmeldesysteme angesteuert und kann mit elektrischen Bauteilen für explosionsgefährdete Bereiche geliefert werden. Optional ist eine Stellungsanzeige mit Endschalter für Fire-&-Gas‑Überwachungssysteme erhältlich. Geeignet für Systeme mit offenen Düsen zur Wasser‑ oder Schaumausgabe.

Merkmale und Vorteile

• Erprobtes, einfaches Design mit ausfallsicherem Betätigungsprinzip.
• Einsstückige elastomere Membrandichtung (VRSD‑Technologie).
• Hindernisfreier, ununterbrochener Durchfluss; keine mechanischen beweglichen Teile im Strömungsweg.
• 3‑Wege‑Magnetventil UL429A gelistet, sofern angegeben.
• Optionale Endschalter zur Stellungsüberwachung für Steuerungsintegration.
• Ausgelegt zur Einhaltung einschlägiger Industrienormen.

Schnelle und einfache Wartung

• In‑Line wartbare Konstruktion zur Verkürzung von Stillstandszeiten.
• Schnelles und einfaches Abnehmen der Abdeckung für Inspektion und Service.
• Zugängliche Komponenten für Routinewartung.

Typische Anwendungen

• Elektrische Brandmeldesysteme mit Steuerpulten.
• Fernsteuerbare Wasser‑Sprüh‑ und Deluge‑Systeme.
• Schaumlöschanlagen.
• Systeme mit korrosivem Wasser (abhängig von der Konfiguration).

Zusatzfunktionen / Optionen

• ZS: Endschalter‑Baugruppe (Limit Switch Assembly).
• W: Water Motor Alarm (Hydraulische Alarmglocke).
• PS: Druckschalter (PS‑10 oder PS‑40).
• I: Sichtanzeige der Ventilstellung.
• PI: Manometer (optional).
• DV: Ablassventil (optional).
• DC: Automatisches Tropfen‑Sperrventil (optional).
• AV: 3‑Wege Alarm‑Prüfventil (optional).

Technische Daten

• Modell: FP-400E-3D.
• Serie: 400E.
• Typ: Elastomerisches Deluge‑Ventil, leitungsdruckbetätigt, On‑Off.
• Betätigung: 3‑Wege‑Magnetventil (elektrisch gesteuert); UL429A gelistet sofern spezifiziert.
• Funktionsprinzip: Einsstückige elastomere Membran (VRSD) mit Leitungsdruck‑Betätigung.
• Durchfluss: Hindernisfreier Durchgang; keine beweglichen Teile im Strömungsweg.
• Konstruktion: In‑Line wartbar; schnelle Abdeckung für Wartung entfernbar.
• Überwachung: Optionale Stellungsanzeige mit Endschalter für Fire-&-Gas‑Systeme.
• Anwendungen: Offene Düsen für Wasser oder Schaum; elektrische Komponenten für explosionsgefährdete Bereiche verfügbar.
