Vorgesteuerte Entlastungsventil FP-430-UF

thermisch

Übersicht

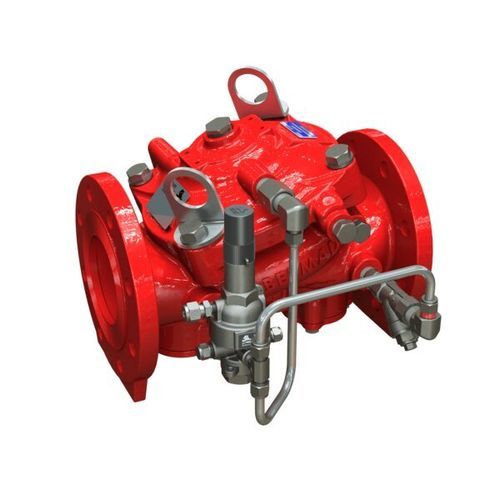

Das BERMAD FP-42T-06 ist ein elastomerisches, hydraulisch durch Leitungdruck gesteuertes Differenzdruck-Reduzierventil, entwickelt für fortschrittliche Brandschutzsysteme. Es hält einen voreingestellten Druckunterschied zwischen zwei Messpunkten mittels eines einstellbaren Differenzialpiloten aufrecht; nähert sich der Differenzialdruck dem eingestellten Maximum, schließt der Pilot das Hauptventil, um weiteren Anstieg zu verhindern. Geeignet für ausgewogene Schaummischsysteme und als Schutz gegen Durchflussüberlastung von Dosierpumpen. Optional sind ein Ventilstellungsanzeiger und ein Endschalter für Fire-&-Gas-Überwachungssysteme lieferbar.

Funktionen und Vorteile

• Sicherheit und Zuverlässigkeit
  • Zeiterprobtes, einfaches Design mit fail-safe Betätigung
  • Einteiliges robustes Elastomer-Diaphragma (VRSD-Technologie)
  • Hindernisfreier, unterbrechungsfreier Strömungsweg
  • Keine mechanischen beweglichen Teile im Strömungsbereich
• Hohe Leistung
  • Sehr hohe Durchfluss-Effizienz
  • Effizienter gerader Durchgang
  • Zugelassen für PN25 / 365 psi
• Schnelle und einfache Wartung
  • In-line wartbar
  • Schnelle und einfache Abdeckung demontierbar

Typische Anwendungen

• Schutz vor Überlast und Kavitation von Pumpen
• Ausgeglichene Druck-Proportionssysteme
• Schutz des Pumpendurchflusses
• Schaumkonzentrat-Einspritzsysteme

Optionen

• Einstellbares Differenzial-Pilotventil
• Ventilstellungsanzeiger mit optionalem Endschalter, geeignet für Fire-&-Gas-Überwachungssysteme

Technische Daten

• Modellfamilie / Baureihe: 400Y Baureihe
• Modellbezeichnung: FP-42T-06
• Funktion: Differenzdruckregelung / differenzdruckreduzierendes Ventil, in-line
• Antrieb: Elastomerisch hydraulisch (leitungdruckgesteuert)
• Pilot: Einstellbares Differenzial-Pilotventil
• Membran: Einteiliges Elastomer-Diaphragma (VRSD-Technologie)
• Strömungsweg: Gerader, hindernisfreier Durchgang
• Wartung: In-line wartbar, schnelle Abdeckungsdemontage
• Zulassungen / Druck: Zugelassen für PN25 / 365 psi
• Anwendungen: Brandschutz (ausgeglichene Schaummischung, Schutz von Dosierpumpen), Schutz vor Pumpenüberlast und Kavitation
• Optionale Zubehörteile: Ventilstellungsanzeiger, Endschalter für Überwachungssysteme
