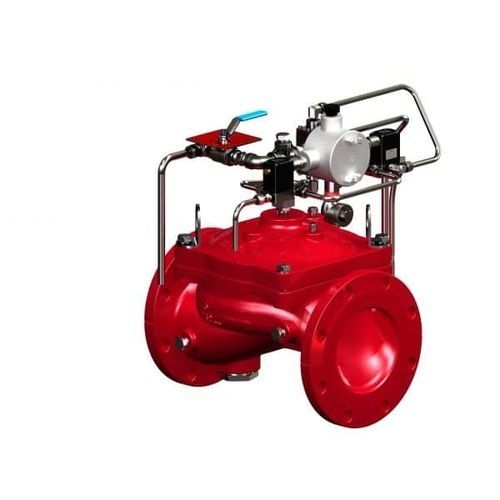

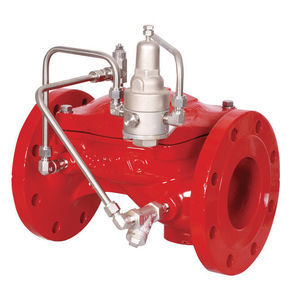

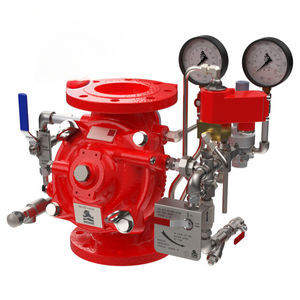

Membranventil FP-400E-3D-RL

elektrisch betätigtStellfür Wasser

Übersicht

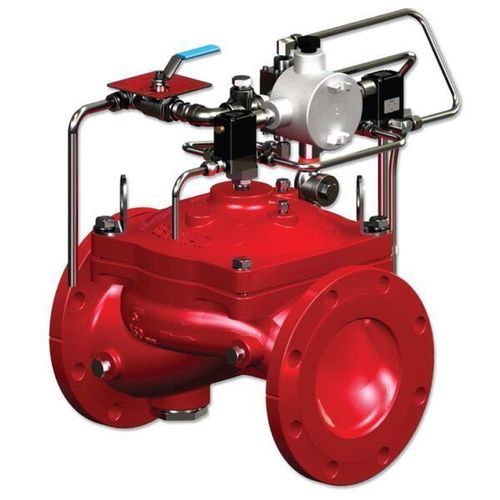

Das BERMAD FP-400E-3D-RL Deluge-Ventil ist für ferngesteuerte und automatische Wasser- oder Schaumlöschanlagen mit elektrischer Detektion und offenen Düsenleitungen ausgelegt. Ausgestattet mit zwei Magnetventilen und einem doppeltwirkenden Relaisventil (DRV) öffnet das Ventil bei Aktivierung des Öffnungsmagnetventils und rastet in dieser Position; ein kurzer Impuls an die Schließspule setzt das Ventil aus der Ferne zurück (Entriegelung).

Wesentliche Konstruktionsmerkmale

• Erprobtes, einfaches Design mit fail-safe Betätigung
• Einteilige elastomere Membrandichtung (VRSD-Technologie)
• Halt offen (Latch) bis zur Fernzurückstellung
• Hindernisfreier, durchgängiger Strömungsweg
• Hauptventil ohne mechanische bewegliche Teile
• Fernabschaltung und Reset-Funktion

Leistung und Wartung

• Hydraulisches Design mit geringem Druckverlust für bessere Leistung bei reduziertem Versorgungsdruck
• Hohe Förderleistung für schnelle Systeminbetriebnahme
• Kostenwirksame Lösung für Deluge-Anlagen
• In-Line wartbar für schnelle Instandhaltung
• Schnell und einfach abnehmbarer Deckel für Zugang
• Konstruiert für hohe Zuverlässigkeit und einfache Wartung

Funktionsweise
Der FP-400E-3D-RL verwendet eine elektrische Schaltfolge: Das Öffnungsmagnetventil speist die DRV, um das Hauptventil zu öffnen und zu verriegeln; das Schließmagnetventil erhält einen kurzen Impuls, um das Ventil aus der Ferne zu entriegeln und zu schließen. Zwei Magnetventile ermöglichen die Fernsteuerung Öffnen/Schließen unter Beibehaltung des Verriegelungsverhaltens des Hauptventils.

Typische Anwendungen

• Automatische Wasserzerstäubungs- und Deluge-Systeme
• Elektrische Brandmeldeanlagen mit Steuerzentralen
• Hydraulisch ferngesteuerte Schutzsysteme
• Petrochemische Anlagen
• Kraftwerke und Transformatorenschutz
• Schutz von Lagerbereichen für entzündliche Stoffe

Zusätzliche / optionale Merkmale

• ZS: Endschalter-Baugruppe
• W: Wasser-Gong/Water Motor Alarm
• PS: Druckschalter (PS-10 oder PS-40)
• PI: Manometer*
• I: Sichtanzeige der Ventilstellung
• DV: Ablassventil*
• DC: Automatisches Tropfhalteventil*
• AV: 3-Wege Alarm-Testventil*

Serie
400E Series

Eigenschaften / Technische Daten

• Modell: FP-400E-3D-RL
• Ventiltyp: Elektrisch gesteuertes Ein/Aus-Deluge-Ventil mit Fernrückstellung
• Betätigung: Zwei Magnetventile + doppeltwirkendes Relaisventil (DRV)
• Membran: Einteilige elastomere Membran (VRSD-Technologie)
• Strömungsweg: Hindernisfrei; Hauptventil ohne mechanische bewegliche Teile
• Wartung: In-Line wartbar; schneller Deckelabwurf
• Konstruktionsschwerpunkt: Niedriger Druckverlust, hohe Förderleistung
• Typische Installationen: Deluge-Systeme zum Brandschutz in petrochemischen Anlagen, Kraftwerken und Lagerstätten
• Optionale Instrumentierung und Zubehör: ZS, W, PS, PI, I, DV, DC, AV
