Thermodurchflussmesser METPOINT®️ FLM SF53

MassenVolumenfür Gas

Zusammenfassung

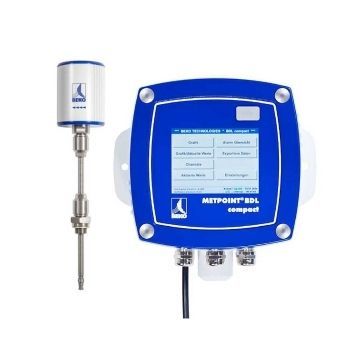

METPOINT®️ FLM SF53 mit BDL compact – Volumenstrommessung zur kontinuierlichen Überwachung und Datenaufzeichnung von Druckluft.

Lieferumfang

• Sensor SF53, bis 185 m/s, Einstecktiefe 220 mm
• Datenlogger BDL compact 2D
• Anschlusskabel ca. 5 m

Beschreibung
Das METPOINT FLM System von BEKO Technologies ist eine industrielle Lösung zur Echtzeitmessung des Volumenstroms von Druckluft. Auf Basis eines kalorimetrischen Messprinzips mit zwei in Strömungsrichtung ausgerichteten Temperatursensoren wandelt es die elektrische Leistung, die zur Aufrechterhaltung einer festen Temperaturdifferenz (40 K) erforderlich ist, in ein zuverlässiges Volumen- bzw. Massenstromsignal um. Das System unterstützt Energieoptimierung, Leckageerkennung und Betriebsdokumentation.

Anwendung und Integration

• Installation: Einstechsonde unter Druck in die Rohrleitung eingebracht (Einstecktiefe 220 mm) für Inline-Messung ohne größere Anlagenunterbrechung.
• Integration: Anschluss an METPOINT BDL Compact zur zentralen Aufzeichnung und Anzeige; kompatibel mit weiteren Loggern (DS/BDL).
• Datenüberwachung: Anzeige und Speicherung über BDL Compact; Kommunikation RS485 (Modbus RTU), analog 4-20 mA und Impulsausgänge.
• Wartung: Wartungsplanung auf Basis erfasster Daten (Filterwechsel, jährliche Kalibrierung etc.).

Vorteile und Einsatzbereiche
Kontinuierliche End-of-Line-Volumenstromüberwachung zur Identifikation von Verbrauchsmustern, Leckagen und Energieeinsparpotenzialen; geringer Wartungsaufwand (keine beweglichen Teile); vorkalibriert für bestimmte Rohrdurchmesser oder rekalibrierbar auf Anfrage.

Tabelle - Extrahierte Daten
Abmessungen: Einstecktiefe 220 mm — 80 x 437 x 94 (B x H x T)
Einsatztemperatur: Fühlerrohr –30 ... +140 °C; Gehäuse –30 ... +80 °C
Versorgung: 18 ... 36 VDC (optional über Steckernetzteil oder über BDL)
Messprinzip: kalorimetrische Messung
Messmedium: Druckluft, technische Gase
Relative Luftfeuchte: max. 90 % r.F. (keine Wassertropfen)
Betriebsdruck: 0 ... 10 bar (Standard); bis 0 ... 50 bar (Version E) mit zusätzlicher Drucksicherung
Material Fühlerrohr/Verschraubung: Edelstahl 1.4301
Digitalausgang: RS485 (Modbus RTU)
Analogausgang: 4 ... 20 mA (Last < 500 Ω)
Impulsausgang: 1 Impuls/m³ oder pro L, potentialfrei, passiv max. 48 VDC / 150 mA

Integration METPOINT BDL Compact
Der BDL Compact ermöglicht die zentrale Aufzeichnung und Anzeige von Messgrößen (Volumenstrom, Drucktaupunkt, Druck, Temperatur, Leistung, Restölgehalt). Er bietet 2 bis 4 Sensoreingänge (analog, digital oder gemischt) sowie Optionen für Datenlogger-Funktionen (Speicher, Export).

Weitere Informationen
Der SF53 Sensor wird vorkalibriert für Rohrdurchmesser 53,1 mm geliefert und kann auf Anfrage für andere Durchmesser rekalibriert werden. Optionen: Varianten mit Anzeige und LED-Indikation zur Konfiguration. Gewicht (ca.): 7,5 kg.

Charakteristika / technische Spezifikationen

• Modell: METPOINT®️ FLM SF53 (Sensor SF53)
• Einstecktiefe: 220 mm
• Max. Prozessgeschwindigkeit: bis 185 m/s (Angabe SF53)
• Kompatibler Logger: METPOINT BDL Compact (2D)
• Anschlusskabel: ca. 5 m (geliefert)
• Gehäuseabmessungen: 80 x 437 x 94 mm (B x H x T)
• Temperatur Fühlerrohr: –30 ... +140 °C; Gehäuse: –30 ... +80 °C
• Versorgungsspannung: 18 ... 36 VDC
• Messprinzip: kalorimetrisch / thermische Massenstrommessung
• Messmedium: Luft und technische Gase
• Zulässige Feuchte: max. 90 % r.F. (ohne Kondensation)
• Betriebsdruck: 0 ... 10 bar (Standard); bis 0 ... 50 bar (E) mit Schutz
• Fühlerrohr / Verschraubung: Edelstahl 1.4301
• Ausgänge: RS485 (Modbus RTU), 4-20 mA, Impulsausgang (1 Impuls/m³ oder pro L)
• Gewicht (ca.): 7,5 kg
• Optionen: Anzeige, LED-Indikation, Vorkalibrierung für verschiedene Durchmesser, externe Logger kompatibel (DS 400/DS 500)
