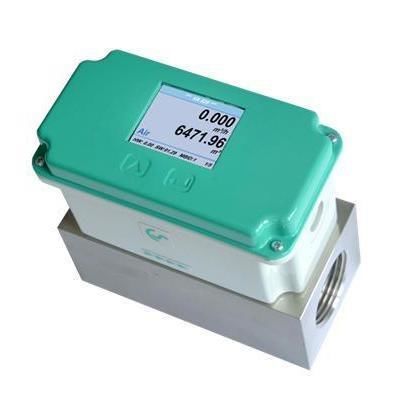

Thermo-Strömungssensor VA 525

MassenLuftGas

Überblick
Der VA 525 kombiniert moderne digitale Schnittstellen zur Anbindung an Energiemonitoring-Systeme mit einer kleinen, kompakten Bauform. Der VA 525 kommt dort zum Einsatz, wo viele druckluftverbrauchende Maschinen in ein Energiemonitoring-Netzwerk integriert werden müssen. Überwachen Sie den Verbrauch einzelner Maschinen und analysieren Sie Leckagenströme mit nur einem Messgerät zur Unterstützung des Energiemanagements.

Allgemeine Informationen
Keine Eintrittsstrecke erforderlich - integrierter Strömungsrichtungsgleichrichter - optionaler Drucksensor. Optional mit analogen Ausgängen (4...20 mA, Impuls) und digitalen Schnittstellen (Modbus RTU über RS485, optional M-Bus, Ethernet/PoE). Alle Schnittstellen sind über ein frei konfigurierbares Display zugänglich.

Messbereiche Durchfluss VA 525 (Max-Version 185 m/s) für Druckluft (ISO 1217:1000 mbar, 20 °C)
Messstrecke | Gewinde | Messbereichsendwerte | m3/h | (cfm) | L | B | H1 | H | A
DN 8 | G 1/4" | 105 l/min | 3,6 (cfm) | 135 | 55 | 50 | 109,1 | 15
DN 15 | G 1/2" | 90 m3/h | 50 | 135 | 55 | 50 | 109,1 | 20
DN 20 | G 3/4" | 170 m3/h | 100 | 135 | 55 | 50 | 109,1 | 20
DN 25 | G 1" | 290 m3/h | 170 | 135 | 55 | 50 | 109,1 | 25
DN 32 | G 1 1/4" | 530 m3/h | 310 | 135 | 80 | 80 | 139,1 | 25
DN 40 | G 1 1/2" | 730 m3/h | 430 | 135 | 80 | 80 | 139,1 | 25
DN 50 | G 2" | 1195 m3/h | 700 | 135 | 80 | 80 | 139,1 | 30

Vorteile

• Kompakte, kleine Bauweise – geeignet für den Einbau in Maschinen und hinter Wartungseinheiten beim Endkunden.
• Wahlweise klassische Analogsignale (4...20 mA, Impuls) oder digitale Schnittstellen wie Modbus RTU über RS485, optional M-Bus, Ethernet/PoE.
• Alle Schnittstellen sind über das Display frei parametrierbar.

Technische Daten / Spezifikationen

• Einheiten einstellbar über Tastatur/Display: m3/h, m3/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h.
• Sensorprinzip: Thermischer Massenstromsensor.
• Messmedium: Luft (Druckluft) und kompatible technische Gase, z. B. Stickstoff.
• Messbereiche: siehe Tabelle oben (DN8 bis DN50); Max-Version bis 185 m/s.
• Genauigkeit: ±1,5% Endwert ±0,3% Messwert. Auf Anfrage: ±1% V.M. ±0,3% V.E. oder weitere Optionen.
• Betriebstemperatur: -20...60 °C.
• Betriebsdruck: bis 16 bar.
• Druckmessung (optional): 0...16 bar, Genauigkeit 1% oder 10…2000 mbar (abs).
• Digitale Ausgänge: RS485 (Modbus-RTU); optional M-Bus; optional Ethernet/PoE.
• Analogausgang: 4...20 mA für m3/h oder l/min.
• Impulsausgang: 1 Impuls pro m3 oder pro Liter, galvanisch isoliert; Impulswert am Display einstellbar; Impulsausgang alternativ als Alarm nutzbar.
• Versorgung: 18...36 VDC, 5 W.
• Last (Analogausgang): < 500 Ω.
• Gehäuse: Polycarbonat, Schutzart IP65.
• Messblock: Aluminium.
• Anschlussgewinde Messblock: G 1/4" bis G 2" (BSP) oder 1/2" bis 2" NPT je nach Ausführung.
• Einbaulage: beliebig.
• Gewicht (Angabe): ca. 3.5 kg.
• Produktnummer / Referenz: 0695 5250-A2-E1.
