Temperatur-Datenlogger DS 400

4-20mADurchflussDruck

Produktübersicht

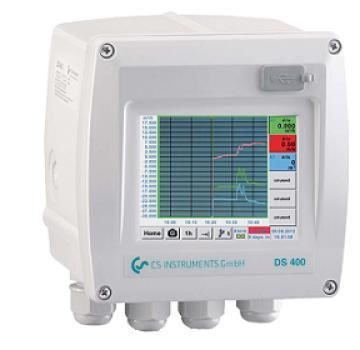

Der papierlose Grafikschreiber DS 400 von CS-Instruments ist ein kompakter Industrie-Recorder mit 3,5" Touch-Grafikdisplay zur Echtzeitüberwachung und Aufzeichnung von Durchflussraten und weiteren Messgrößen. Er bietet konfigurierbare Analogausgänge, Alarmrelais sowie optionale Datenspeicherung und Kommunikationsschnittstellen zur Einbindung in Überwachungssysteme.

Produktübersicht (Tabelle)
Produkt | Beschreibung | Bestell-Nr.
DS 400 - papierloser Schreiber mit Grafikdisplay und Touch-Bedienung | Digital (Z500 4003) | 0500 4000 D

Serienausstattung

• USB-Schnittstelle
• 3,5" Grafikdisplay mit Touch-Bedienung
• Integriertes Netzteil zur Sensorspeisung
• 4...20 mA Analogausgang für alle angeschlossenen aktiven Sensoren
• Impulsausgang zur Totalisierung (Durchflusssensoren)
• 2 Alarmrelais (potenzialfreie Wechselkontakte, max. 230 V, 3 A)

Softwareoptionen

• Integrierter Webserver
• Mathematische Berechnungsfunktion
• Summierfunktion (Totalisierer)

Hardwareoptionen

• Integrierter Datenlogger (optional)
• Ethernet / RS 485-Schnittstelle
• Zusätzliche wählbare Sensoreingänge (digital oder analog)

Funktionale Highlights
Echtzeitüberwachung und -aufzeichnung von Durchfluss und weiteren Parametern; konfigurierbare Alarmausgänge; standardisierte 4...20 mA Analogausgänge für aktive Sensoren; Impulsausgang zur Totalisierung; optionaler Datenlogger für bis zu 100 Millionen Messwerte; optionaler Webserver für Fernzugriff auf aktuelle und historische Daten.

Technische Spezifikationen

• Hersteller: CS-Instruments
• Modell: DS 400
• Produktnummer / SKU: 05004000 (0500 4000 D für digitale Version)
• Gewicht: 7 kg
• Abmessungen (Wandgehäuse): 118 x 115 x 98 mm (IP54)
• Abmessungen (Einbau in Schaltschrank): 92 x 92 x 75 mm
• Eingänge: 2 digitale Eingänge für FA 5xx / VA 5xx
• Schnittstelle: USB (Standard); Ethernet / RS 485 optional
• Stromversorgung: 100...240 VAC, 50-60 Hz
• Analoge Ausgänge: 4...20 mA für alle angeschlossenen aktiven Sensoren
• Impulsausgang: zur Totalisierung (Durchflusssensoren)
• Alarmausgänge: 2 Relais (potenzialfrei)
• Datenlogger (Option): bis zu 100 Mio. Messwerte, Start/Stop und Messrate frei einstellbar
• Zusätzliche Sensoreingänge (Option): Drucksensoren, Temperatursensoren, Stromzangen, Fremdsensoren 4...20 mA, 0...10 V, Pt100, Pt1000
• Genauigkeit: abhängig vom angeschlossenen Sensor (siehe Sensorspezifikation)

Dokumente
Technisches Datenblatt DS 400 (PDF); Bedienungs- und Installationsanleitung (PDF); Kompatible Sensorblätter (PDF).
