Temperatur-Datenlogger METPOINT®️ BDL p.

DurchflussTaupunktDruck

Produktübersicht

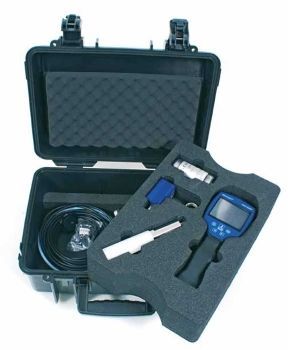

METPOINT®️ BDL p. mit DPM Set - mobiler Datenlogger für die Messung der Druckluftqualität vor Ort.

Lieferumfang

• Mobiler Datenlogger METPOINT®️ BDL portable
• Taupunkt-Transmitter DPM SD23 mit Trockenschutzhülle
• Messkammer MK-Basic-PN16 mit Schnellverschlusskupplung
• Netzteil
• Kontroll- und Abgleichset LiCl 11,3% r.F.
• 5 m Anschlusskabel für SD23 mit Schnellkupplung
• Robuster Transportkoffer

Funktionen und Einsatz
Der mobile Datenlogger METPOINT BDL p. ermöglicht die schnelle und einfache Erfassung und Auswertung von Messdaten zur Druckluftqualität direkt vor Ort. Das universell einsetzbare Handmessgerät mit integriertem Datenlogger erfasst Parameter wie Verbrauch/Durchfluss, Druck, Temperatur, Restfeuchte und Drucktaupunkt. Prozessdaten werden in übersichtliche Statistiken und Grafiken umgewandelt. Bis zu 100 Mio. Messwerte mit Zeit- und Ortsangaben können gespeichert und exportiert werden.

Die universellen Sensoreingänge sind mit gängigen Industrietransmittern kompatibel. Das Gerät verfügt über einen 3,5" Touchscreen und eine intuitive Benutzeroberfläche. Messdaten können per USB-Stick auf einen PC übertragen und mit der Auswertesoftware METPOINT READER SW201 weiterverarbeitet werden. Echtzeitüberwachung und Interpretationsfunktionen unterstützen die Leistungsbewertung und Maßnahmenplanung.

Informationen zur Ölklasse (ISO 8573)
Das METPOINT BDL p. mit DPM-Set liefert präzise Taupunktmessungen und unterstützt die Beurteilung von Feuchte- und Ölanteil in Druckluft zur Klassifizierung nach ISO 8573. Die gemeinsame Analyse von Taupunkt und Ölanteil in Verbindung mit weiteren Messgeräten ermöglicht die Einordnung der Druckluftreinheit.

Merkmale

• Mobiler Datenlogger für Vor-Ort-Messungen der Druckluftqualität
• Erfasste Parameter: Volumen/Durchfluss, Druck, Temperatur, Restfeuchte und Drucktaupunkt
• Universelle Sensoreingänge kompatibel mit konventionellen Messumformern
• 3,5" Farb-Touchdisplay mit grafischer Darstellung und farbigen Messkurven
• Integrierter Datenlogger mit großer Speicherkapazität (bis zu 100 Mio. Messwerte)
• USB-Schnittstelle für Datenexport zum PC
• Benutzerfreundliche Statistiken, Diagramme und Interpretationsfunktionen
• Echtzeitüberwachung sowie Alarm- und Analysefunktionen

Technische Daten (DPM SD23 Sensor)
Messprinzip: kapazitiver Polymer-Sensor
Messgröße: °Ctd, Taupunkt / Frostpunkt
Messbereich: –60 … +30 °Ctd
Ausgangssignal (analog): 4 ... 20 mA, 4-Leiter
Ausgangssignal (digital): RS485, Modbus RTU, 4-Leiter
Max. zulässiger Betriebsüberdruck: 50 bar [ü]
Prozessmedium: Druckluft
Temperaturkompensierter Bereich: –25 … +60 °C
Referenzbedingungen: EN 61298-1
Prozessanschluss: G 1/2" Außengewinde (ISO 228-1)
Sensorschutz: Edelstahl-Sinterfilter 40 µm
Messgas-Durchfluss bei Einsatz der Messkammer: 1 ... 3 Norm l/min
Gewicht (Sensor): 175 g
Schutzart nach EN 60529: IP 65

Technische Spezifikationen

• Hersteller: BEKO Technologies GmbH
• Modell: METPOINT®️ BDL p.
• Produktnummer / SKU: 4029839
• Netto-Preis: 3827.04 EUR
• Gewicht (Gesamtset): 3.5 kg
• Hauptmessgrößen: Drucktaupunkt, Restfeuchte, Druck, Temperatur, Durchfluss/Verbrauch
• Display: 3,5" Touchscreen
• Datenexport: USB-Speicherstick (kompatibel mit METPOINT READER SW201)
• Speicherkapazität: bis zu 100 Mio. Messwerte
• Messbereich Sensor (DPM SD23): –60 … +30 °Ctd
• Sensor-Ausgänge: 4-20 mA und RS485
• Prozessanschluss (Sensor): G 1/2" (ISO 228-1)
