Taupunkt-Datenlogger METPOINT®️ BDL

DurchflussStromLeistung

Produktinformation

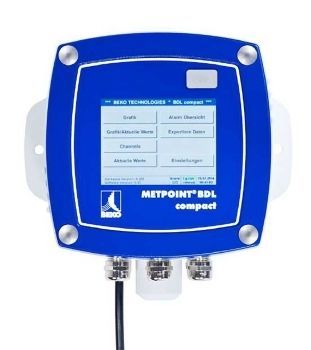

Der METPOINT®️ BDL compact ist ein kompakter Datenlogger für Druckluft, konzipiert für die kontinuierliche Überwachung und Langzeitarchivierung kritischer Parameter. Er erfasst und bewertet Druck, Temperatur, Drucktaupunkt, Volumenstrom und Restöldampfgehalt über 2–4 Sensoreingänge und stellt Alarme und Ausgänge zur Systemintegration bereit.

Gemessene Parameter

• Volumenstrom
• Drucktaupunkt
• Druck
• Wirkleistung / Stromwirkungsgrad
• Temperatur
• Restöldampfgehalt

Hauptmerkmale

• Kompakter elektronischer Datenrecorder für Druckluft- und Gasanwendungen
• 2 bis 4 Sensoreingänge (analog, digital oder gemischt); zwei zusätzliche Eingänge optional
• Optionaler integrierter Datenlogger 4 GB micro SDHC (Class 4)
• 2 Relais-Alarmausgänge (potentialfrei, Wechsler)
• Analoge Ausgänge für 4…20 mA Signale (z. B. Taupunkt- und Verbrauchssensoren)
• Bedienoberfläche: 3,5" TCT transmissives Touchpanel für Konfiguration und Anzeige
• Prozessorientierte Darstellung, Statistiken, Diagramme und exportierbare Messaufzeichnungen

Technische Daten
Abmessungen (mm): 180 x 166 x 115 (B x H x T)
Betriebstemperatur: 0 … +50 °C
Spannungsversorgung: 100 … 240 VAC / 50 … 60 Hz / max. 10 VA
Sensoreingänge: 2 Eingänge für Taupunkt- und Verbrauchssonden (optional 2 analoge Eingänge); konfigurierbar 2–4 Eingänge analog/digital/gemischt
Anzeige / Tastatur: 3,5" TCT transmissives Touchpanel
Alarmausgänge: 2 Relais, potentialfrei, Wechsler
Analogausgänge: Anschluss für 4…20 mA Signale (max. Belastung < 500 Ω)
Integrierter Datenlogger: micro SDHC 4 GB (Class 4) Standard

Zusätzliche Informationen
Der METPOINT®️ BDL compact wertet eingehende Signale aus, zeigt prozessrelevante Ergebnisse vor Ort an und archiviert Messwerte und Ereignisse zur weiteren Auswertung. Die Weiterleitung von Alarmen an übergeordnete Systeme ermöglicht schnelle Eingriffe und unterstützt Qualitätssicherung sowie Betriebssicherheit.
