Taupunkttransmitter / 4-20 mA METPOINT®️ DPM SD23

RS-4854-Leitermit Temperaturmessung

Produktübersicht

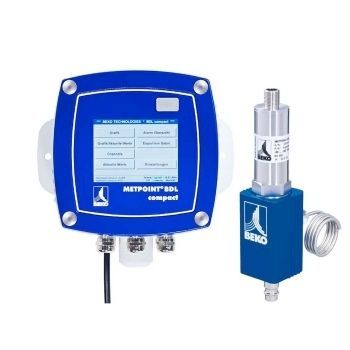

• Set bestehend aus dem Taupunkt‑Transmitter METPOINT®️ DPM SD23 und dem Datenlogger METPOINT®️ BDL compact.
• Enthält: Messkammer MK‑Basic‑PN16 mit Stecknipple NW 7,2 für Schnellkupplung, vorkonfiguriert und montagefertig, Anschlusskabel 5 m.

Funktionen und Merkmale

• METPOINT®️ DPM SD23: präzise und zuverlässige Messung von Drucktaupunkt, Temperatur und relativer Feuchte (bis −60 °Ctd).
• METPOINT®️ BDL compact: Aufzeichnung und direkte Anzeige der Messwerte, Alarme sowie statistische Auswertung für Qualitätssicherung und Energiemanagement.
• Kontinuierliche Überwachung kritischer Stellen der Druckluft um Kondensation, Wasserdampf, Leckagen zu erkennen und die Systemeffizienz zu optimieren.
• Schnittstellen und Eingänge: analoge und digitale Ausgänge (4...20 mA, RS485), zwei integrierte Sensoreingänge; zwei zusätzliche Eingänge (digital/analog) optional verfügbar.
• Aufzeichnungsoptionen: optionaler Datenlogger (Produktseite nennt 2 GB; je nach Ausführung sind auch bis zu 4 GB möglich).

Technische Daten (Auszug)
Messbereich: –60 ... +30 °Ctd
Max. zulässiger Betriebsüberdruck: 50 bar [ü]
Max. Messabweichung: ±4 K für -60 ... -50 °Ctd; ±3 K für -50 ... -30 °Ctd; ±2 K für -30 ... -10 °Ctd; ±1 K für -10 ... +30 °Ctd
Ansprechzeit t95: < 10 s (trocken → feucht); < 40 s (feucht → trocken)
Versorgung: 14 ... 30 VDC
Last (Belastungswiderstand): RL = max. 416 Ω bei 24 V DC
Ausgänge: 4 ... 20 mA, analog, 4‑Leiter; RS485, Digitalausgang, 4‑Leiter
Prozessmedium‑Temperatur: -30 °C ... +70 °C
Umgebungstemperatur Betrieb: -25 °C ... +60 °C
Lager‑/Transporttemperatur: -40 °C ... +85 °C
Umgebungsfeuchte: 0 ... 95 %, nicht kondensierend

Anwendungsnutzen

• Sicherstellung dauerhaft trockener, normkonformer Druckluft für sensible Branchen (Lebensmittel, Pharma, Fertigung etc.).
• Lieferung fundierter Daten für Energie‑ und Betriebskosteneinsparungen durch Historien und Echtzeit‑Alarme.
• Geeignet für stationäre Überwachung und Integration in Managementsysteme (Alarmierung und Weiterleitung an übergeordnete Systeme möglich).

Caractéristiques / spécifications techniques

• Modell: METPOINT®️ DPM SD23
• Integrierter Datenlogger: METPOINT®️ BDL compact (2 Eingänge, optional erweiterbar)
• Messgrößen: Drucktaupunkt, Temperatur, relative Feuchte
• Messbereich Taupunkt: –60 ... +30 °Ctd
• Genauigkeit / Messabweichung: siehe oben (differenziert nach Messbereich)
• Ansprechzeit: t95 < 10 s (trocken→feucht) / < 40 s (feucht→trocken)
• Versorgungsspannung: 14–30 V DC
• Analoger Ausgang: 4–20 mA (4‑Leiter)
• Digitaler Ausgang: RS485 (Modbus möglich)
• Max. Betriebsüberdruck: 50 bar
• Prozessmedium‑Temperatur: -30 … +70 °C
• Umgebungstemperatur Betrieb: -25 … +60 °C
• Lager-/Transporttemperatur: -40 … +85 °C
• Umgebungsfeuchte: 0–95 % (nicht kondensierend)
• Lastwiderstand RL: max. 416 Ω bei 24 V DC
• Gewicht: ca. 7.5 kg
• Optionale Speicherkapazitäten: z. B. 2 GB / 4 GB (je nach Ausführung)
