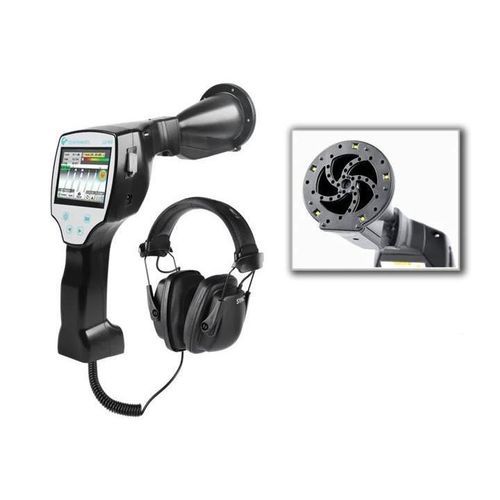

Ultraschall-Leckdetektor LD 500

akustischLaserCO2

Überblick
Die UltraCam LD 500 (Varianten LD 500/LD 510) ist eine Ultraschallkamera zur schnellen Vor‑Ort‑Erkennung und visuellen Lokalisierung von Leckagen. Das Gerät nutzt 30 MEMS‑Mikrofone zur Berechnung und Darstellung des Ultraschallbildes und macht unhörbare Ultraschallsignale hörbar, sodass Lecks auch in lauten Produktionsumgebungen zuverlässig erkannt werden können. Die Lecksuche ist während des Anlagenbetriebs möglich. Die Bedienung ist intuitiv und erfordert nur geringen Schulungsaufwand.

Hauptfunktionen

• 30 MEMS‑Mikrofone für Berechnung und Visualisierung des Ultraschallbildes
• Umwandlung unhörbarer Ultraschallsignale in hörbaren Ton zur akustischen Bestätigung
• Optische Anzeige der Leckposition als Überlagerung im Live‑Bild
• Schätzung des Leckratenwerts in l/min oder cfm sowie Berechnung der jährlichen Kosten
• Laser‑Entfernungsmessung (Option LD 510) zur genauen Bestimmung der Leckrate
• Automatische Pegel‑/Empfindlichkeitsanpassung und Filterung von Umgebungsgeräuschen
• Intelligente Beleuchtung: 5 LEDs + Umgebungslichtsensor für dunkle Bereiche
• Fotodokumentation der Leckstellen und Datenübertragung per USB
• Leichtes, tragbares Design (ca. 600 g)
• Betriebsdauer kontinuierlich: typ. 7–9 Stunden je nach Modell/Konfiguration

Anwendungen

• Luft / Druckluftsysteme
• Argon (Ar)
• Stickstoff (N₂)
• Sauerstoff (O₂)
• Kohlendioxid (CO₂)

Technische Daten

• Modell: UltraCam LD 500 (Varianten LD 500 / LD 510)
• Sensorik: 30 MEMS‑Mikrofone
• Darstellung: Live‑Ultraschallbild + hörbares Signal
• Detektionsempfindlichkeit: Auffinden sehr kleiner Lecks (z. B. ab ca. 0,1 l/min je nach Modell)
• Anzeige der Leckrate: l/min oder cfm und Schätzung der jährlichen Kosten
• Entfernungsmessung: integrierter Laser (LD 510)
• Kamera: integriert für visuelle Dokumentation
• Schnittstellen: USB‑Datenübertragung
• Akku‑Laufzeit: ca. 7 h (LD 500) bis zu 9 h je nach Ausführung
• Gewicht: ca. 600 g (Anhaltswert)
• Zusatzfunktionen: 5 LEDs + Umgebungslichtsensor, automatische Pegelregelung
