Spuren-Sauerstoffsensor (O2) / Zirkonoxid SenzTx

elektrochemischdigitalanalog

Übersicht

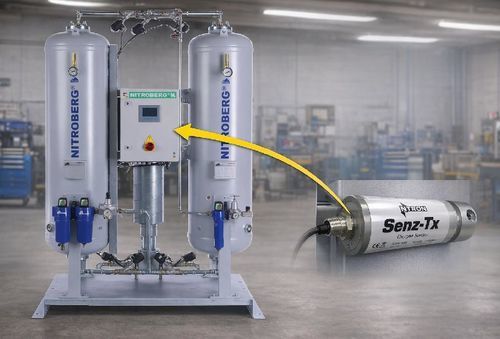

02-661 NTron Sauerstoffsensor, SenzTx-100 (0–1000 ppm) O2. Der kompakte SenzTx-100 Transmitter misst Rest-O2 bei der Stickstofferzeugung und ist optional mit Messbereichen bis 0–96 % O2 für Sauerstoffkonzentratoren lieferbar. Der minimale Ausgangsbereich 0–10 ppm eignet sich für Stickstofferzeugung und Glovebox-Überwachung. Verschiedene Prozessanschlüsse und Ausgangsoptionen ermöglichen flexible OEM- und Generatorintegration.

Sensoraufbau
Das Hauptgehäuse besteht aus hochdichtem PVDF mit einem Edelstahl-Stützring an der Sensorfront. Diese Bauweise macht den Sensor chemisch beständig gegen die meisten Probennahmeatmosphären und kompatibel mit Spuren von Lösungsmitteln und Kohlenwasserstoffen im Probengas, im Gegensatz zu hochtemperaturigen Zirkonoxid-Sensoren.

Montageflexibilität
Der kompakte SenzTx-Transmitter verfügt über einen integrierten Mikroprozessor für OEM-Einsatz mit minimalen Eingängen. Eine Durchflussvariante mit Blende ermöglicht den Betrieb bis 0,5 bar g und liefert den korrekten Durchfluss ohne externe Durchflussregelung. Das kompakte Design unterstützt die nahe Prozessmontage und einfache OEM-Integration.

Betriebsanleitungen

• Regelmäßige Kalibrierung bei Lieferung und in geplanten Intervallen wird empfohlen, um genaue Sauerstoffmessungen sicherzustellen.
• Den Sensor zur kontinuierlichen Überwachung der O2-Werte im N2-Ausgang verwenden; auf Unregelmäßigkeiten prüfen und Sensoren bei Bedarf austauschen (Zirkonoxid-Sensoren: typische Lebensdauer 3–5 Jahre).
• Probendruck für N2 auf maximal 0,3 bar einstellen und sehr geringen Probendurchfluss aus dem Produktbehälter verwenden, um genaue Reinheitsmessungen zu erzielen.
• Bedien- und Wartungspersonal hinsichtlich Gebrauch, Kalibrierung und Wartung schulen, um Sensordauer und Messzuverlässigkeit zu optimieren.

Stickstoffreinheit und Rest-Sauerstoff (Auswahlhilfe)
Erforderliche N2-Reinheit | Maximaler Rest-O2 | Empfohlener Analysatorbereich
99,0 % | 1 % / 10.000 ppm | Prozentualer O2-Analysator
99,5 % | 0,5 % / 5.000 ppm | Prozentualer O2-Analysator
99,9 % | 0,1 % / 1.000 ppm | O2-Analysator 0–1.000 ppm
99,99 % | 0,01 % / 100 ppm | O2-Analysator Niedrig-ppm
99,999 % | 0,001 % / 10 ppm | Spuren-O2-Analysator

Technische Merkmale / Spezifikationen

• Marke: NTron
• Modell: SenzTx-100 (Referenz 02-661)
• Messbereiche (Beispiel): 0–1.000 ppm O2 (min. Ausgangsbereich 0–10 ppm)
• Optionale Messbereiche bis 0–96 % O2
• Sensoroptionen: Zirkonoxid (Festelektrolyt) oder elektrochemisch
• Materialien: Hauptkörper aus hochdichtem PVDF; Stützring aus Edelstahl
• Prozessanschlüsse / Mechanik: Durchflusssensor mit Blende optional; max. Probendruck mit Durchflussoption bis 0,5 bar g; empfohlen für N2-Reinheitsmessung: max. 0,3 bar
• Ausgänge / Integration: Mehrere analoge und digitale Ausgangsoptionen je nach Konfiguration
• Elektrik / Versorgung: Transmitterelectronics mit integriertem Mikroprozessor (Stromversorgung und Anschlüsse je nach Auswahl)
• Anwendungen: PSA-Stickstoffgeneratoren, Membran-Stickstoffsysteme, Sauerstoffkonzentratoren, Handschuhkästen, additive Fertigung, Inertgas-Abdeckung und industrielle Gasüberwachung
