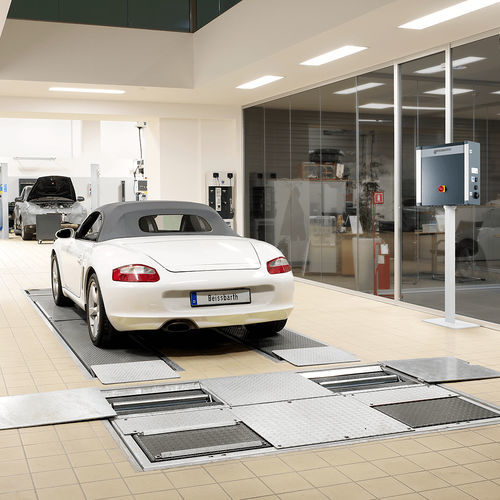

Bremsprüfstand für PKW BD 4182

Rollen

Produktübersicht
Der BD 4182 Pkw-Bremsenprüfstand ist richtlinienkonform und als modulares System für Fahrzeugprüfungen, Diagnose sowie Reparatur- und Servicearbeiten in der Werkstatt konzipiert. Er kann zur Prüfstraße mit Fahrwerksanalyse und Seitenrichtungsprüfung erweitert werden. Bedienung, Visualisierung und Bewertung sind über Analoganzeige oder PC möglich.

Power-Box (neues Kit verfügbar)

• Optionale Power-Box bietet zusätzliche Konnektivitätsmöglichkeiten und ein kompaktes Gehäuse für die Elektronik.
• Das integrierte PC-Kit ist für den Einbau in die Power-Box konzipiert und ermöglicht die direkte Anbindung an den Werkstatt-PC.

Zubehör & Optionen

• Standsäule für Power-Box
• PC-Fahrwagen
• LCD-Anzeigeset für die Anzeigeeinheit
• Professionelle IR-PC-Kits (integriert oder extern)
• Pedalkraftsensor (Funk-Version)
• Rollenabdeckbleche
• IR-Fernbedienung

Zugriff auf Funktionen über den Werkstatt-PC

• Visualisierung von Prüfabläufen und Ergebnissen am Monitor
• Auftragsverwaltung, Kundendatenbank, statistische Auswertung, Druck- und Archivfunktionen
• Automatischer Ausdruck der Prüfprotokolle
• Schnelle Erweiterung/Umrüstung zur Prüfstraße möglich
• Analoganzeige optional bei PC-Betrieb

Power-Box — Merkmale

• Kompaktes, wartungsfreundliches Gehäuse für alle Elektronikkomponenten
• Sichere und leicht zugängliche Montage an Wand oder optionaler Standsäule
• 230-V-Steckdose für Notebook des Servicetechnikers
• Hauptschalter mit Not-Aus-Funktion
• Integriertes Türfach für technische Dokumentation

PC-Kit-Optionen (für PC-Betrieb)

• Integriertes ICperform PC-Kit (inkl. ICperform Software-Lizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 964
• Externes ICperform PC-Kit (inkl. ICperform Software-Lizenz und Tablet-App-Lizenz), Art.-Nr. 1 691 601 965
• Integriertes ICperform PC-Kit mit Fernbedienung (inkl. ICperform Software-Lizenz), Art.-Nr. 1 691 601 963
• Externes ICperform PC-Kit mit Fernbedienung (inkl. ICperform Software-Lizenz), Art.-Nr. 1 691 601 966

Minimale PC-Anforderungen

• Betriebssystem: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12 oder äquivalent)
• RAM: 8 GB DDR5
• Speicher: 512 GB SSD
• Schnittstellen: 6x USB, 1x RS232 (für Infrarot-Fernbedienung), 1x LAN

Technische Daten

• Verpackungslänge: 3000 mm
• Verpackungsbreite: 820 mm
• Verpackungshöhe: 700 mm
• Bruttogewicht (verpackt): 567 kg
• Länge: 660 mm
• Höhe: 280 mm
• Breite: 2960 mm
• Raddurchmesser max.: 1000 mm
• Felgendurchmesser max.: 32"
• Messsystem: DMS
• Rollenlänge: 1000 mm
• Rollenüberhöhung: 25 mm
• Felgendurchmesser min.: 10"
• Rollendurchmesser: 205 mm
• Prüfbreite min.: 800 mm
• Prüfbreite max.: 2800 mm
• Raddurchmesser min.: 320 mm
• Rollenachsabstand: 381 mm
• Gewicht (Einheit): 537 kg
• Prüfgeschwindigkeit: 5 km/h
• Achsgewicht max.: 2,5 t
• Max. Überfahrlast: 4,0 t
• Höhendifferenz Rollenoberkante zum Werkstattboden: -10 mm
• Motorleistung: 3,7 kW
