Bremsprüfstand für PKW BD 4431

Rollen

Übersicht

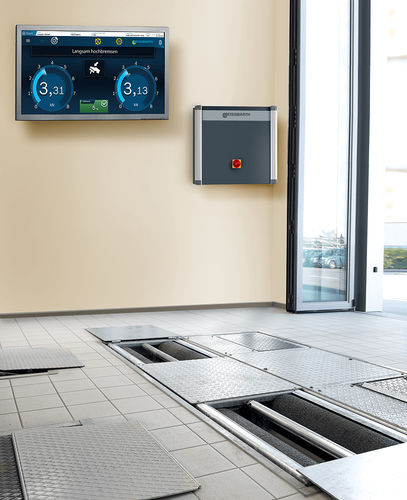

Bremsenprüfstände der BD-Serie entsprechen den geltenden Richtlinien und sind für routinemäßige Fahrzeugprüfungen in Werkstätten ausgelegt. Das modulare Konzept ermöglicht Erweiterungen mit Diagnose- und Servicehilfen sowie den Umbau zu einer Prüfstraße für Fahrwerks- und Seitenführungsprüfungen. Bedienung, Visualisierung und Auswertung der Prüfergebnisse können über Anzeigeinstrumente oder PC erfolgen.

Power-Box für die BD Pkw-Serie

• Die Power-Box ist kompakt, robust und wartungsfreundlich.
• Alle Elektronikkomponenten sind in einem leicht zugänglichen Gehäuse untergebracht.
• Montagemöglichkeiten: Wand (Serie) oder Säule (optional).
• 230‑V‑Steckdose für Laptop des Servicetechnikers oder Prüfgeräts.
• Gut erreichbarer Hauptschalter mit Not-Aus.
• Integrierte Dokumententasche für technische Unterlagen.

PC-Anbindung und Bedienung

• Optionale Kits bieten zusätzliche Anschlussmöglichkeiten für die BD-Serie.
• Das integrierte PC‑Kit ist zur Installation im Power-Box vorgesehen und ermöglicht die direkte Anbindung an den Werkstatt-PC.
• Visualisierung von Prüfabläufen und Ergebnissen auf dem Bildschirm.
• Unterstützt Auftragsbearbeitung, Kundendatenbank, statistische Auswertungen, Druck- und Archivfunktionen.
• Prüfprotokolle können automatisch gedruckt werden.
• Analoge Anzeige bleibt bei PC-Betrieb optional verfügbar.

Power-Box Details

• Wartungsfreundliches Gehäuse für Elektronik.
• Elektronische Komponenten sicher gelagert und leicht zugänglich.
• Standard Wandmontage; Säulenmontage optional.

Verfügbare PC-Kits (vier Optionen)

• Integriertes ICperform PC‑Kit (inkl. ICperform Softwarelizenz und Tablet-App‑Lizenz), Art.-Nr. 1 691 601 964
• Externes ICperform PC‑Kit (inkl. ICperform Softwarelizenz und Tablet-App‑Lizenz), Art.-Nr. 1 691 601 965
• Integriertes ICperform PC‑Kit mit Fernbedienung (inkl. ICperform Softwarelizenz), Art.-Nr. 1 691 601 963
• Externes ICperform PC‑Kit mit Fernbedienung (inkl. ICperform Softwarelizenz), Art.-Nr. 1 691 601 966

Minimale PC-Anforderungen

• Betriebssystem: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12)
• Arbeitsspeicher: 8 GB DDR5
• Speicher: 512 GB SSD
• Schnittstellen: 6× USB, 1× RS232 (für IR‑Fernsteuerung), 1× LAN

Zubehör & Erweiterungsmöglichkeiten (Auswahl)

• Säule für die Power-Box
• PC-Wagen
• LCD-Display-Set für die Anzeigeeinheit (analoge Anzeigen / TV‑Monitor Optionen)
• Professionelle IR‑PC‑Kits (integriert oder extern)
• Pedalkraftsensor (kabellose Ausführung)
• Rollenabdeckungen
• IR‑Fernbedienung und IR‑Empfängeroptionen
• Achswaage (4 Sensoren) und Auflageleisten
• Kantenschutz für Einzelprüfstand (700 mm)
• Einbaurahmen für Einzelprüfstand (700 mm)
• Sanftanlauf 400 V für steuerbaren Anlauf
• Kabelsätze Power-Box zu Rollenanlage (30 m)
• Hub- und Senkvorrichtung HUS 104 (für BD 4xxx und QB.4, 700 mm)
• Digitales Kalibrierset (Transportkoffer, digitaler Sensor, Anleitung)
• Überfahrplatten (steckbar und schwenkbar, 700 mm)
• Verschiedene TV‑Adapter, Standsäulen, Schwenkarme und Monitorhalter

Technische Daten (Tabelle)
Verpackungslänge: 2420 mm
Verpackungsbreite: 820 mm
Verpackungshöhe: 700 mm
Bruttogewicht: 476 kg
Länge: 660 mm
Höhe: 250 mm
Breite: 2360 mm
Max. Raddurchmesser: 1000 mm
Max. Felgendurchmesser: 32"
Messsystem: DMS
Rollenlänge: 700 mm
Rollenanhebung: 25 mm
Min. Felgendurchmesser: 10 mm
Rollen-Ø: 205 mm
Min. Prüfbreite: 800 mm
Max. Prüfbreite: 2200 mm
Min. Raddurchmesser: 320 mm
Rollenachsen-Abstand: 381 mm
Gewicht: 446 kg
Prüfgeschwindigkeit: 5 km/h
Max. Achslast: 4,0 t
Max. befahrbare Last: 4,0 t
Höhenunterschied obere Kante Rolle zur Werkstattboden: -10 mm

Eigenschaften / Technische Spezifikationen

• Modell: BD 4431
• Max. Prüfbreite: 2200 mm
• Rollenlänge: 700 mm
• Rollen-Ø: 205 mm
• Rollenanhebung: 25 mm
• Messsystem: DMS
• Max. Raddurchmesser: 1000 mm
• Min. Raddurchmesser: 320 mm
• Max. Felgendurchmesser: 32"
• Min. Felgendurchmesser: 10 mm
• Rollenachsen-Abstand: 381 mm
• Prüfgeschwindigkeit: 5 km/h
• Max. Achslast / befahrbare Last: 4,0 t
• Gewicht (Einheit): 446 kg
• Bruttogewicht (Verpackung): 476 kg
• Verpackung (L x B x H): 2420 x 820 x 700 mm
